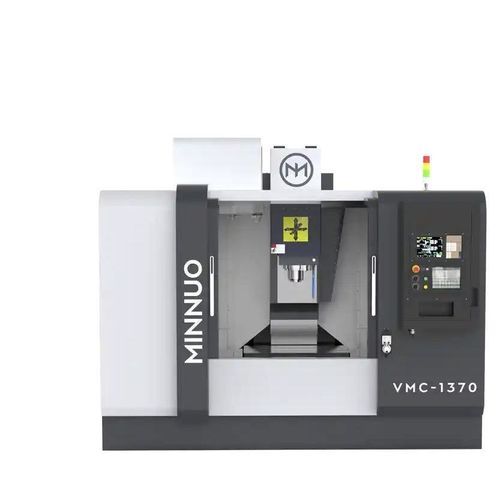

3轴加工中心 VMC1370

立式用于钢材用于铝

产品概述
VMC1370 是一款针对中大型工件多工序高效加工的立式CNC加工中心。机床行程为1300×700×700 mm，具备较高的快移与进给速度，配备BT40主轴，适用于模具件、结构框架、汽车零件及电子外壳加工。

型号详情

• X/Y/Z 行程：1300 × 700 × 700 mm
• X/Y/Z 最大进给速度：8000 mm/min
• X/Y/Z 最大快速移动：20/20/15 m/min

主要特点

• 大工作空间（1300×700×700 mm）— 支持板件、工装及外壳类工件。
• 高速快移（20/20/15 m/min）— 缩短刀具间非切削时间。
• 8000 mm/min 进给速率 — 对铝合金和一般钢材的材料去除高效。
• 重型床身与立柱 — 在重切削时保证刚性与热稳定性。
• 自动换刀（典型24把）— 支持连续多工序加工。

推荐配置

• 主轴：高精度主轴（SKF、NSK），可选贯通主轴冷却。
• 进给系统：伺服电机、线性导轨、滚珠丝杠。
• 冷却系统：离心泵或振动泵；水溶性冷却液或油基冷却液。
• CNC系统：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等（客户选择）。
• 刀具系统：盘式、链式、旋盘式换刀机构等。
• 测量与监控：直线尺、刀具断刀检测、Renishaw 探针（如 OMP60、TS27R）。
• 其他选件：排屑机、油雾收集器、油冷机、冷却水箱、多关节机器人对接。

应用案例

• 客户：电子结构件供应商（泰国）。
• 工件：铝合金支撑框架，1280 × 640 mm。
• 配置示例：VMC1370，主轴10,000 rpm，30T ATC，Siemens 控制器（示例配置）。
• 结果：一次装夹完成框架铣削与倒角轮廓加工；整台工作台定位精度保持在 ±0.007 mm 内。

产品规格（VMC1370 部分参数）
工作台尺寸：1500×700 mm
工作台最大承载：900 kg
X/Y/Z 行程：1300×700×700 mm
主轴中心至立柱距离：752 mm
主轴端面至工作台表面距离：150–850 mm
X/Y/Z 最大进给速度：8000 mm/min
X/Y/Z 最大快移速度：20/20/15 m/min
主轴转速：8000 r/min（标准）
主轴锥度：BT40
主轴功率：11/15 kW
X/Y/Z 轴伺服功率：4/4/5 kW（典型）
导轨类型：三向导轨
T型槽：5-18×145 mm
重复定位精度：±0.005 mm
刀库：盘式，24 把（典型）
最大刀具重量：8 kg；最大刀具长度：300 mm
电力容量：22 kVA
整机尺寸（长×宽×高）：3600×3000×2700 mm
整机净重（约）：11000 kg

技术规格

• 型号 / 系列：VMC1370
• 加工范围 (X×Y×Z)：1300 × 700 × 700 mm
• 工作台：1500 × 700 mm，最大承载 900 kg
• 最大进给速度：8000 mm/min
• 最大快速位移：20/20/15 m/min (X/Y/Z)
• 主轴：8000 r/min（标准），BT40 锥度
• 主轴功率：11/15 kW（典型）
• 刀库：盘式 ATC，24 把（典型）；单把刀具最大重量 8 kg，长度 300 mm
• 重复定位精度：±0.005 mm
• 常用控制：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi
• 可选项：冷却系统、排屑机、Renishaw 测头、各类 ATC、自动化集成
• 占地 (长×宽×高)：~3600×3000×2700 mm；重量 ~11000 kg
