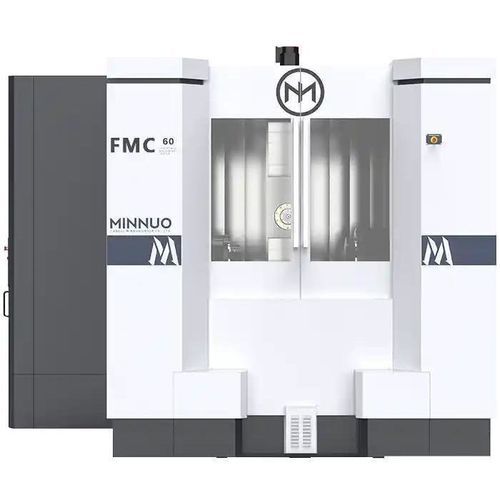

5轴加工中心 FMC series卧式用于金属带托盘更换装置
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 卧式
- 加工材料
- 用于金属
- 其他特性
- 带托盘更换装置
- X轴
630 mm, 780 mm
(24.8 in, 30.71 in)- Y轴
620 mm, 750 mm
(24.41 in, 29.53 in)- Z轴
710 mm, 800 mm
(27.95 in, 31.5 in)- 转速
8,000 rpm, 10,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1)- 工作台旋转(C轴)
最多: 360 °
最少: 1 °
- 最大台面负荷
400 kg
(882 lb)- 工具重量(最大)
8 kg, 25 kg
(17.6 lb, 55.1 lb)- 换刀时间
最多: 4.2 s
最少: 1.2 s
- 总重量
10,000 kg, 19,000 kg
(22,046.23 lb, 41,887.83 lb)
产品介绍
产品概述
FMC Series为一款5轴卧式柔性制造单元，适用于小至中型零件的多面自动加工。可配置500×500 mm回转工作台（FMC5008），最大工作台承载400 kg，轴向行程适用于深腔和长型轮廓件。
主要特性
推荐配置
应用案例
产品规格
技术规格
FMC Series为一款5轴卧式柔性制造单元，适用于小至中型零件的多面自动加工。可配置500×500 mm回转工作台（FMC5008），最大工作台承载400 kg，轴向行程适用于深腔和长型轮廓件。
主要特性
- 500×500 mm回转工作台：实现一次装夹完成四面加工，减少重复定位时间。
- 最大工作台承载400 kg：适用于铸件、阀体、齿轮箱等中等重量工件。
- 轴行程（FMC5008）：X 780 mm · Y 750 mm · Z 800 mm — 适用于深腔和长轮廓工件。
- 卧式布置且借助重力排屑：改善刀具寿命与表面质量。
- FMS兼容：可与托盘池、上料臂及线边自动化集成。
推荐配置
- 工作台：卧式回转工作台、双托盘系统、高精度回转台（B轴+ C轴）。
- 主轴：高精度主轴、水冷主轴或大扭矩主轴。
- 冷却：内部冷却、高压冷却或雾化冷却系统。
- 自动化：换刀库（ATC）、自动刀具测量（ATMS）、自动上下料系统。
- CNC：FANUC、Siemens、GSK、KND、SYNTEC、Mitsubishi 等。
- 精度保障：激光干涉测量、热补偿、光栅尺反馈、编码器系统。
- 驱动系统：高负载伺服电机、高速伺服电机。
- 安全防护：整机防护罩、急停系统。
应用案例
- 客户：精密机械代工厂（欧洲）。
- 工件：铝合金齿轮箱（铸造）。
- 配置：配托盘换装的FMC、60位换刀库、回转工作台、Renishaw测头系统。
- 结果：一次装夹完成4面加工且无人工翻转；与需手动翻转的立式机相比，工件周期降低45%；表面粗糙度达到Ra ≤ 1.0 μm；300 mm轮廓内精度±0.006 mm；配机械手上料实现24/7连续运行。
产品规格
- 型号：FMC4008 / FMC5008。
- 工作台尺寸（mm）：400×400 / 500×500。
- 工作台最大承载（kg）：400 / 400。
- 工作台分度（A×C °）：1°×360° / 1°×360°。
- 可切换工作台数量：8 / 8。
- 行程 X/Y/Z（mm）：630/620/710 / 780/750/800。
- 快速移动速度（m/min）：60 / 54。
- 主轴转速（rpm）：最高10,000 / 最高8,000。
- 刀具接刀形式：BT40（FMC4008） / BT50（FMC5008）；刀库容量40把。
- 换刀时间：1.2 s（刀‑刀） / 3.4 s（切削‑切削）— FMC4008；2.0 s / 4.2 s — FMC5008。
- 最大刀具重量（kg）：8 / 25。最大刀具长度（mm）：350 / 500。
- 工位切换时间（s）：5 / 6。
- 机器重量（kg）：10,000 / 19,000。占地（mm）：4000×7400 / 4090×7955。
技术规格
- 系列名称：FMC Series。
- 回转工作台：500×500 mm（FMC5008）。
- 最大工作台承载：400 kg。
- 轴行程（FMC5008）：X 780 mm、Y 750 mm、Z 800 mm。
- 工作台分度能力：1° × 360°（A × C）。
- 快速移动：最高54 m/min（FMC5008） / 60 m/min（FMC4008）。
- 主轴选项：最高10,000 rpm（FMC4008） / 8,000 rpm（FMC5008）。
- 刀具规格：BT40或BT50；40位刀库。
- 机器重量与占地：从10,000 kg且占地4000×7400 mm到19,000 kg且占地4090×7955 mm。
