概述

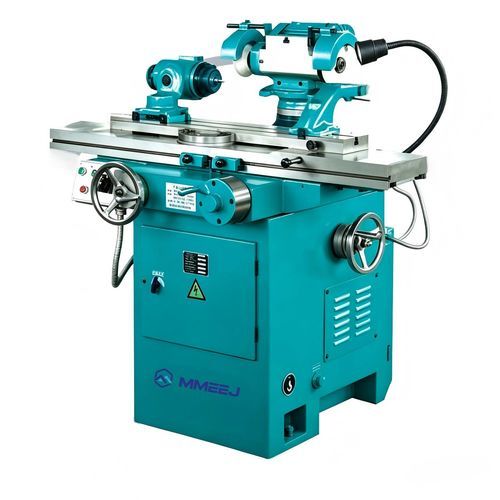

本通用刀具磨床适用于高速钢、硬质合金等材料的刀具磨削。提供型号 M6025K 和 2M9125C，集圆柱磨削与刀具磨削功能于一体，适合车间多用途加工。

适用范围

• 立铣刀、端铣刀、球头铣刀
• 铰刀和丝锥
• 车削刀具和刨刀
• 齿形刀具及特殊刀具

结构与操作
该多用途磨床将通用圆柱磨和刀具磨功能整合在紧凑结构内，工作台可液压驱动实现自动往复（无级调速），亦可手动操作。支持干式和湿式磨削，可加工内外圆柱面、圆锥面、平面、倒角和沟槽。磨头在水平和垂直平面均有较大旋转角度，并提供多档主轴转速以匹配不同砂轮和刀具几何。

规格表
Items | 单位 | M6025K | 2M9125C
最大工件回转直径 | mm | 250 | 250
前后顶尖距离 | mm | 650 | 630
工作台纵向移动量 | mm | 400 | 400
工作台尺寸 | mm | 940x135 | 940x135
磨头水平面旋转角度 | ° | 360 | 360
磨头垂直面旋转角度 | ° | ±15 | ±15
磨头垂直移动量 | mm | 230 | 210
工作台横向移动量 | mm | 230 | 210
砂轮主轴转速 | r/min | 2650/3800/5350/7600 | 3000/5600
卡盘主轴水平旋转 | ° | 360 | 360
主轴电机功率 | kW | 0.45/0.6 | 1.1
整机重量 | kg | 1000 | 1150
整机尺寸 | mm | 1350x1275x1250 | 1350x1340x1300

技术特性

• 最大回转直径：250 mm (M6025K / 2M9125C)
• 前后顶尖距离：650 mm (M6025K) / 630 mm (2M9125C)
• 工作台纵向行程：400 mm
• 工作台尺寸：940 x 135 mm
• 磨头水平旋转：360°
• 磨头垂直旋转：±15°
• 磨头垂直行程：230 mm (M6025K) / 210 mm (2M9125C)
• 工作台横向行程：230 mm (M6025K) / 210 mm (2M9125C)
• 砂轮主轴转速：2650 / 3800 / 5350 / 7600 r/min (M6025K); 3000 / 5600 r/min (2M9125C)
• 卡盘主轴水平旋转：360°
• 主轴电机功率：0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• 按型号区分的整机重量与占地尺寸
