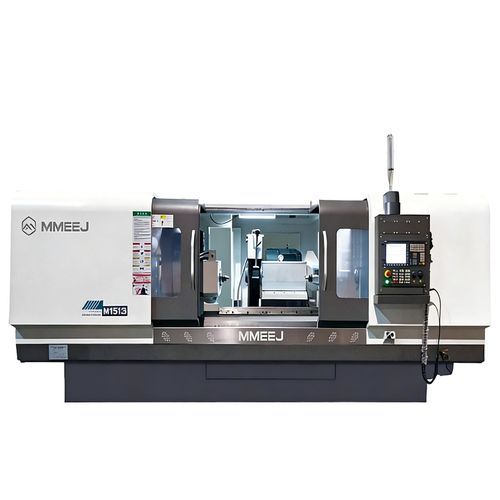

外圆磨床 MK series

用于玻璃用于零件加工卧式

概述
本机采用T型移动工作台布置。基础部件采用树脂砂铸造；主要结构为HT300珠光体铸铁，具有良好的刚性和尺寸稳定性。
通过数控系统分别控制X轴、Z轴，并可实现X、Z两轴联动的自动外圆研削加工。
适用于玻璃、蓝宝石、碳化硅、碳纤维等特殊材料的工件研削，广泛用于减速器、工具柄、缸体等工业零件的加工。

规格

• MK1320B — 芯间距 (mm): 500, 750；顶尖高 (mm): 135；研削直径（外径）(mm): 8–200；工件最大重量 (kg): 50
• MK1332 — 芯间距 (mm): 1000, 1500；顶尖高 (mm): 180；研削直径（外径）(mm): 8–320；工件最大重量 (kg): 150
• MK1620B — 芯间距 (mm): 500, 750；顶尖高 (mm): 135；研削直径（外径）(mm): 8–200；工件最大重量 (kg): 50
• MK1632 — 芯间距 (mm): 1000, 1500；顶尖高 (mm): 180；研削直径（外径）(mm): 8–320；工件最大重量 (kg): 150
• MK1350 — 芯间距 (mm): 1500, 2000, 3000, 4000；顶尖高 (mm): 270；研削直径（外径）(mm): 25–500；工件最大重量 (kg): 1000

主轴（Workhead）

• 顶尖锥度 (MT): MK1320B 4；MK1332 5；MK1620B 4；MK1632 5；MK1350 6
• 主轴转速 / 无级 (r/min) 50Hz: MK1320B 26–260；MK1332 19–190；MK1620B 26–260；MK1632 19–190；MK1350 10–100

砂轮头

• 砂轮最大尺寸 (外径×宽度×内径) (mm): MK1320B 400×50×203；MK1332 600×75×305；MK1620B 500×75×203；MK1632 600×75×305；MK1350 750×75×305
• 砂轮周速 (m/s): 全部型号 35
• 最小设定单位 (mm): 全部型号 0.0001

工作台

• 工作台最大回转角（顺时针 °）: MK1320B 5 (500), 3 (750)；MK1332 3；MK1620B 5 (500), 3 (750)；MK1632 3；MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• 工作台最大回转角（逆时针 °）: MK1320B 9；MK1332 7 (1000), 6 (1500)；MK1620B 9；MK1632 7 (1000), 6 (1500)；MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

尾座

• 顶尖锥度 (MT): MK1320B 4；MK1332 4；MK1620B 4；MK1632 4；MK1350 6
• 套筒行程 (mm): MK1320B 30；MK1332 30；MK1620B 30；MK1632 30；MK1350 70

注
以上数值对应产品页面规格表中所示的不同机型（MK1320B、MK1332、MK1620B、MK1632、MK1350）。
