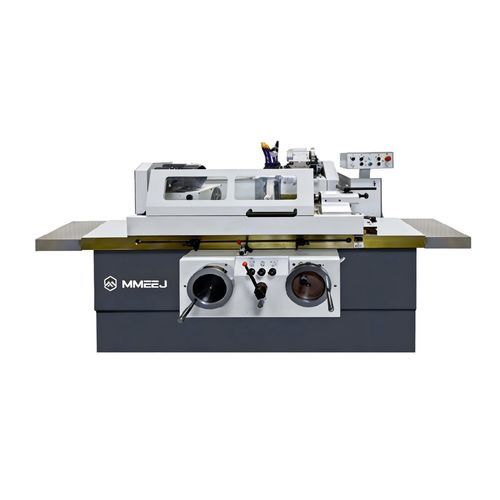

外圆磨床 M14 series

用于零件加工通用传统型

概述
结构：左右导轨采用P-V结构，经高精度人工刮研，确保系统高精度与高稳定性。砂轮的前后进给导轨可选滚轮或丝轨结构。控制机构经典，结构简单、安全可靠。M1350、M1450、M1363系列的工作台与砂轮导轨采用高稳定性静压导轨及高刚性动/静压主轴。通用工作头可逆时针调至+90°，适用于卡盘夹持的内外锥形工件研磨。

技术参数（摘要）

• 型号：M1420、M1432B、M1432H、M1450、M1463。
• 最大外径研磨长度（O.D.）：根据型号为500–5000 mm。
• 中心高：根据型号为125–370 mm。
• 研磨直径（外径）：根据型号为5–630 mm；内径（I.D.）范围为12–250 mm。
• 内径研磨最大长度及工件最大重量：内径加工长度可达320 mm，工件重量范围为50–3000 kg（视型号而定）。
• 工作头回转：可调至+90°；中心锥度随型号不同（MT4至Metric 80#）。
• 砂轮尺寸最高可达600×75×305 mm；砂轮周速：35 m/s。
• 手动进给与分辨率：粗/细调节，细调可达0.001 mm（依型号而定）。
• 内研主轴转速及砂轮尺寸限制随型号而异（准确转速与尺寸请参考具体型号选择）。

特点 / 亮点

• P-V结构导轨经人工刮研，获得高精度与高稳定性。
• 砂轮前后进给导轨可选滚轮或丝轨结构，适应不同应用需求。
• 控制机构经典可靠，结构简单，适合生产环境。
• 部分型号配备静压导轨与高刚性动/静压主轴，以提升性能。
• 通用工作头可调至+90°（逆时针），适用于卡盘夹持的内外锥形工件研磨。

应用与选购要点

• 适用于轴类、锥形及精密圆柱件的外径和内径研磨，覆盖小型到超大型工件。
• 根据最大外径长度、中心高和所需承载能力选择型号（M1420–M1463覆盖轻负载到重负载应用）。
• 根据所需刚性与维护偏好选择滚轮或丝轨进给结构。
• 若需最高的静态/动态精度及主轴重负载能力，优先考虑配备静压导轨与高刚性主轴的型号。
• 为获得最佳型号与砂轮配置，请提供工件尺寸、重量及研磨公差要求。
