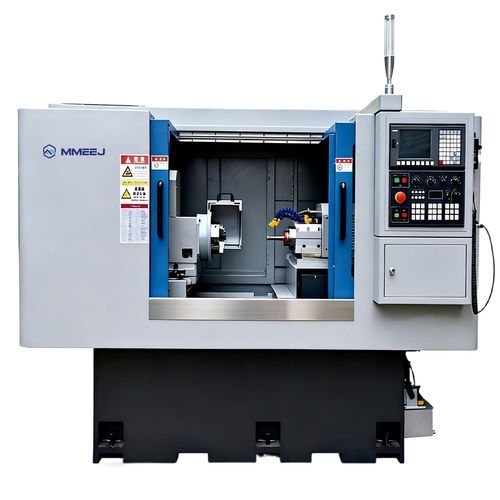

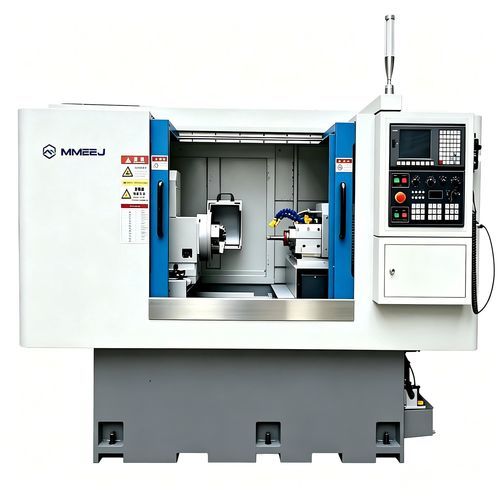

内圆磨床 50-100

用于零件加工卧式CNC数控

简介
该系列内圆柱研磨机配备高性能CNC控制系统，可加工内孔直径、内端面、内槽、内阶、内倒圆、内锥和外端面。主轴可选机械主轴或电主轴。可与机器人自动化系统集成以实现大批量生产。

应用

• 内孔直径加工
• 内端面
• 内槽
• 内阶
• 内倒圆
• 内锥
• 外端面

主轴选项

• 机械主轴
• 电主轴

自动化
可与多种机器人自动化系统集成，用于工件上下料及在线大批量生产。

技术参数表（按可用型号）
型号 | 单位 | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
最大回转直径 | mm | 530 | 400 | 500 | 800 | 900
研削孔径范围 | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
研削深度 | mm | 150 | 200 | 600 | 450 | 1000
最大工作台行程 | mm | 500 | 600 | 1000 | 800 | 1300
最大工件重量 | kg | 50 | 150 | 500 | 500 | 1200
研削头主轴转速 | rpm | 根据工件孔径选择。 | 根据工件孔径选择。 | 根据工件孔径选择。 | 根据工件孔径选择。 | 根据工件孔径选择。

特性 / 技术规格

• 产品系列：内圆柱研磨机
• 可选型号：15-15CNC、20-20CNC、20-60CNC、50-45CNC、50-100CNC
• 最大回转直径（mm）：530 / 400 / 500 / 800 / 900（按型号）
• 研削孔径范围（mm）：06–150；Ø30–200；50–500；Ø100–500（按型号）
• 研削深度（mm）：150 / 200 / 600 / 450 / 1000（按型号）
• 最大工作台行程（mm）：500 / 600 / 1000 / 800 / 1300（按型号）
• 最大工件重量（kg）：50 / 150 / 500 / 500 / 1200（按型号）
• 研削头主轴转速：可根据工件孔径选择
• 控制：高性能CNC系统
• 主轴选项：机械主轴或电主轴
• 自动化：兼容机器人自动化系统以实现大批量生产
