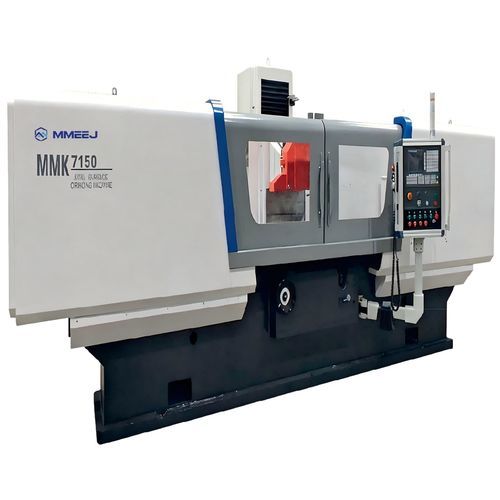

平面磨床 71 series平面用于零件加工卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 平面
- 应用
- 用于零件加工
- 结构
- 卧式
- 操控类型
- CNC数控
- 其他特性
- 精准
- 轴间距离
最多: 775 mm
(31 in)最少: 100 mm
(4 in)- X轴
700 mm, 870 mm, 2,000 mm, 2,200 mm
(27.56 in, 34.25 in, 78.74 in, 86.61 in)- Y轴
300 mm, 450 mm, 560 mm, 680 mm, 820 mm
(11.81 in, 17.72 in, 22.05 in, 26.77 in, 32.28 in)- 机器质量
3,200 kg, 4,200 kg, 12,000 kg, 14,500 kg
(7,054.79 lb, 9,259.42 lb, 26,455.47 lb, 31,967.03 lb)
产品介绍
主要特性与性能：
71系列卧式主轴长方形工作台平面磨床：当工作台宽度≤400 mm时采用十字滑动布置；当工作台宽度>400 mm时采用移动立柱布置。该机型主要利用砂轮周边研磨工件平面，亦可利用砂轮端面研磨工件的垂直面和沟槽。适用于长方形工作台、带钢嵌件导轨、硬质合金零件的加工及各种零件的精密加工与精整。
规格表（行表示规格项目；列表示单位及各型号数值）：
项目 | 单位 | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
工作台尺寸 | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
工件研磨尺寸 | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
工作台行程 | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
鞍座横向行程 | mm | 300 | 300 | 450 | 560 | 680 | 820
鞍座横向行程速度 | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
手动微进给 | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
主轴中心至工作台距离 | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
工件表面粗糙度 | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
工作台平面度 | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
整机重量 | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500
技术参数 / 规格：
71系列卧式主轴长方形工作台平面磨床：当工作台宽度≤400 mm时采用十字滑动布置；当工作台宽度>400 mm时采用移动立柱布置。该机型主要利用砂轮周边研磨工件平面，亦可利用砂轮端面研磨工件的垂直面和沟槽。适用于长方形工作台、带钢嵌件导轨、硬质合金零件的加工及各种零件的精密加工与精整。
规格表（行表示规格项目；列表示单位及各型号数值）：
项目 | 单位 | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
工作台尺寸 | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
工件研磨尺寸 | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
工作台行程 | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
鞍座横向行程 | mm | 300 | 300 | 450 | 560 | 680 | 820
鞍座横向行程速度 | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
手动微进给 | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
主轴中心至工作台距离 | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
工件表面粗糙度 | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
工作台平面度 | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
整机重量 | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500
技术参数 / 规格：
- 系列：71系列 卧式主轴 长方形工作台 平面磨床
- 布置：工作台宽度≤400 mm为十字滑动布置；工作台宽度>400 mm为移动立柱布置
- 主要功能：利用砂轮周边研磨平面；利用砂轮端面研磨垂直面与沟槽
- 适用范围：长方形工作台、钢嵌件导轨、硬质合金部件加工及各类零件的精密加工
- 型号与工作台尺寸（mm）：MG7125 250×630；MMCK7125 250×630；MMCK7140×8 400×800；MMK7150 500×2000；MT7160×16 600×1600；MT7180 800×2000
- 工件研磨尺寸（mm）：MG7125 250×630×375；MMCK7125 250×630×375；MMCK7140×8 400×800×430；MMK7150 500×2000×550；MT7160×16 600×1600×550；MT7180 800×2000×550
- 工作台行程（mm）：MG7125 700；MMCK7125 700；MMCK7140×8 870；MMK7150 2000；MT7160×16 2200；MT7180 2200
- 鞍座横向行程（mm）：300 / 300 / 450 / 560 / 680 / 820（按型号）
- 鞍座横向行程速度（mm）：各型号范围不同（例如 15～1500；0～1400；10～950；75～1500）
- 手动微进给（mm）：0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01（按型号）
- 主轴中心至工作台距离（mm）：按型号的数值（例如 550/110；550/100；605/110；775/160）
- 工件表面粗糙度（μm）：部分型号可达 Ra≤0.08；大型号可达 Ra≤0.63
- 工作台平面度（mm）：根据型号范围 0.003/300 到 0.01/1000
- 整机重量（kg）：3200 / 3200 / 4200 / 12000 / 12000 / 14500（按型号）
