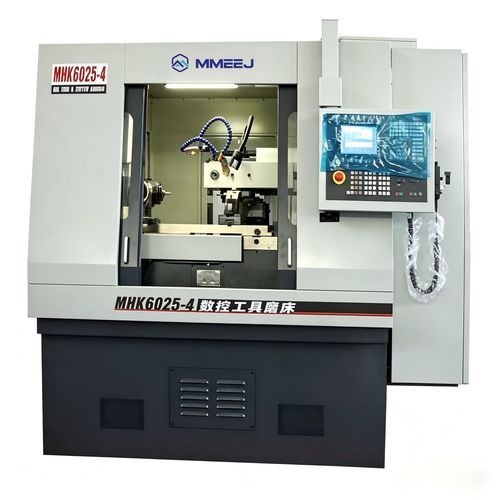

刀具磨床 MHK6025 series

用于零件加工CNC数控4轴

产品概述
该CNC刀具研磨机采用Siemens 828DBASIC四轴CNC控制系统和AC伺服单元驱动，实现四轴四联动运行：

• 工作台纵向移动
• 磨头横向移动
• 磨头垂直移动
• CNC分度头旋转运动

技术参数表
item | 单位 | MHK6025-4 | MHK6025-3 | MHK6025-2
控制轴数 | / | 4 | 3 | 2
工件最大回转直径 | mm | 250 | 250 | 250
前后顶尖距离 | mm | 450 | 450 | 450
工作台纵向移动行程 | mm | 400 (X轴) | 400 (X轴) | 400 (X轴)
工作台尺寸 | mm | 900×135 | 900×135 | 900×135
磨头在水平面旋转角度 | ° | 360 | 360 | 360
磨头在垂直面旋转角度 | ° | ±15 | ±15 | ±15
磨头垂直移动行程 | mm | 200 (Y轴) | 200 (Y轴) | 200
磨头横向移动行程 | mm | 200 (Z轴) | 200 (Z轴) | 200
X、Y、Z轴分辨率 | mm | 0.001 | 0.001 | 0.001
A轴分辨率 | ° | 0.001 | 0.001 | 0.001
砂轮主轴转速 | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
CNC卡盘主轴锥孔 | / | Morse 5 | Morse 5 | Morse 5
卡盘主轴在水平面旋转 | ° | 360 | 360° | 360°
主轴电机功率 | kW | 2.2 | 2.2 | 1.1
整机重量 | kg | 2800 | 2800 | 1150
整机尺寸 | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

特点 / 技术规格

• 控制系统：Siemens 828DBASIC 四轴CNC控制系统
• 驱动：AC伺服单元驱动
• 四联动动作：纵向（工作台）、横向（磨头）、垂直（磨头）、旋转（CNC分度头）
• 型号：MHK6025-4（4轴）、MHK6025-3（3轴）、MHK6025-2（2轴）
• 工件最大回转直径：250 mm（所有型号）
• 前后顶尖距离：450 mm（所有型号）
• 工作台行程（X轴）：400 mm（所有型号）；工作台尺寸：900×135 mm
• 磨头旋转：水平 360°；垂直 ±15°
• 磨头行程：垂直（Y轴）200 mm；横向（Z轴）200 mm
• 轴分辨率：X/Y/Z 0.001 mm；A轴 0.001°
• 砂轮主轴转速：3000 / 5600 rpm
• CNC卡盘主轴锥孔：Morse 5
• 卡盘旋转（水平面）：360°
• 主轴电机功率：2.2 kW（MHK6025-4 & MHK6025-3），1.1 kW（MHK6025-2）
• 整机重量：2800 kg（MHK6025-4 & MHK6025-3），1150 kg（MHK6025-2）
• 整机尺寸（长×宽×高）：MHK6025-4/3 = 2260×1600×2830 mm；MHK6025-2 = 1850×1500×1900 mm
