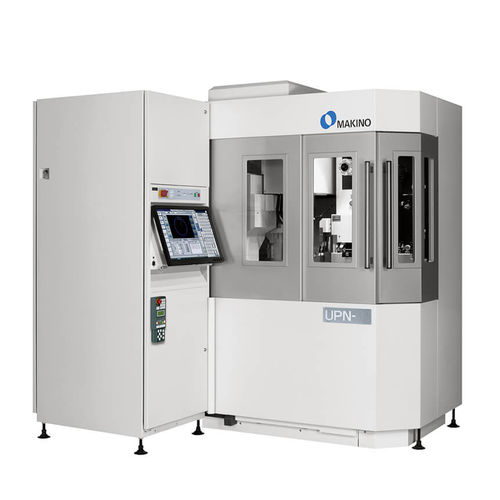

电火花线加工机 UPN-01

CNC数控高精度

UPN-01 代表着超精密加工技术的又一次飞跃，以及小型/精细线材加工的表面光洁度。该机器采用独特的水平线材驱动系统布局，提高了线材穿孔性能，能够可靠地穿直径小至 30 微米（0.001 英寸）的起始孔，可加工直径从 0.100 毫米（0.004 英寸）到 15 微米（0.0006 英寸）的线材。 UPN-01 能够达到亚微米级精度，这得益于机器的气动静压导轨和直线电机运动技术。这两种先进的运动控制系统相结合，最大限度地减少了机械摩擦和机械惯性，确保了一致的超精密增量运动。UPN-01 使用 0.01µm 或 10 纳米（0.0000004"）刻度反馈系统，可提供最小 0.1µm （0.000004"）的可编程增量，能够实现 0.2µm （0.000008"）的机械运动圆度。 UPN-01 采用油双电系统，可更好地控制加工火花间隙，从而提高零件精度、表面光洁度和冶金质量。该机器的表面光洁度可低至 0.02µmRa (1µinRa)。整个工作区也是封闭的，并进行了温度控制，以最大限度地减少机器和工件在长时间运行时的热变化。集成的超高精度旋转 C 轴可实现 ±2 弧秒（±0.00056 度）的分度精度，还便于自动交换工件，实现长时间无人操作。
