电火花线加工机 U1310

线式高精度高速

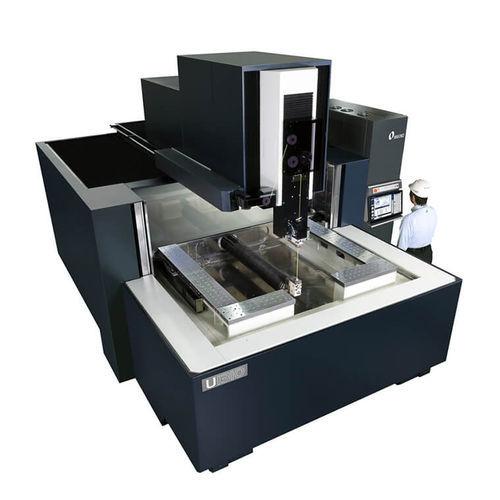

概述 Makino U1310 是一款在超大工件范围内实现高精度与高效率加工的线切割放电加工机。整行程位置精度为 ±3 µm，配备 Makino H.E.A.T. 技术以降低线材消耗并提高工件直线度，定置工作台可支撑最大 6,000 kg 的工件。Split Precision V-Guide 可在满 Z 行程（620 mm）下实现可靠的自动穿丝，且可编程三面下陷油箱（3-sided Drop Tank）便于装卸与自动化对接。

主要功能

• 高位置精度：整行程 ±3 µm (±0.0001”)
• Makino H.E.A.T. 技术：降低线材消耗，改善工件直线度
• 定置工作台支持最大 6,000 kg（13,228 lbs.）重工件
• 满 Z 行程（620 mm / 24.4”）下的可靠自动穿丝
• Split Precision V-Guide：减少维护，寿命约为圆形线导向器的 34 倍
• 可编程三面下陷油箱，便于无障碍访问、简化装卸并利于自动化集成
• 基座铸件内置介电液储槽，提高热稳定性，并将安装占地缩小约 30%
• Hyper-i 控制，配备直观触控手势的 24 英寸级 HD 触摸屏
• 机载电子手册、教学视频、E‑Tech Doctor 帮助功能及全功能高级手持盒

技术规格（公制） 工作台：Opposed L-Shape（1,720 × 1,475 mm）
X：1,310 mm，Y：1,010 mm，Z：520 mm（可选 620 mm）
U 轴：±101 mm
V 轴：±101 mm
工件最大重量：6,000 kg
工件最大尺寸：2,000 × 1,600 mm
可用线材直径：0.200、0.250、0.300 mm Ø

技术规格（英制） 工作台：Opposed L-Shape（67.7” × 58.1”）
X：51.57”，Y：39.76”，Z：20.47”（可选 24.41”）
U 轴：±3.98”
V 轴：±3.98”
工件最大重量：13,228 lbs.
工件最大尺寸：79” × 63”
可用线材直径：0.008”、0.010”、0.012” Ø

关键参数

• 型号：U1310
• 工作台类型：Opposed L-Shape（可编程三面 Drop Tank）
• 行程 X × Y × Z（公制）：1,310 × 1,010 × 520 mm（Z 可选 620 mm）
• 行程 X × Y × Z（英制）：51.57” × 39.76” × 20.47”（Z 可选 24.41”）
• 附加轴：U ±101 mm，V ±101 mm（±3.98” U/V）
• 工件承载：最高 6,000 kg（13,228 lbs.）
• 工件最大尺寸：2,000 × 1,600 mm（79” × 63”）
• 线材规格：0.200 / 0.250 / 0.300 mm Ø（0.008”、0.010”、0.012” Ø）
• 关键技术：Makino H.E.A.T.、Split Precision V-Guide、Hyper-i 控制、内置介电液储槽
