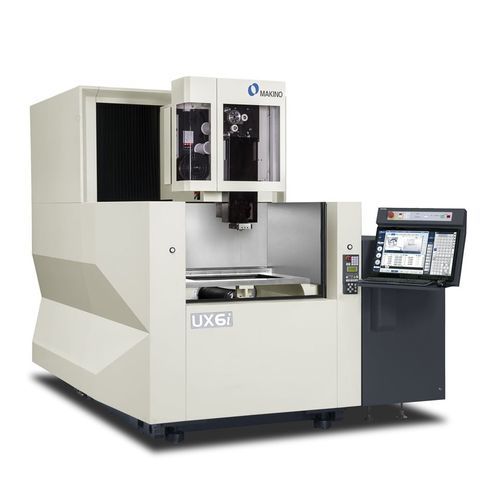

电火花线加工机 UX6i

线式线式高精度

概述
Makino UX6i 是为工具钢和复杂零件的高精度加工而设计的线切割电火花机床。通过以较低电流使用更高频率的 HFG 发电机，可提高加工速度并改善表面光洁度，即使在不需要最精细表面时也能缩短加工周期。示例：对 50 mm（2.0"）H13 冲头以目标 10 µin Ra（0.25 µm Ra）加工，采用四道加工实现了加工时间减少 5% 且表面达到 8 µin Ra（0.20 µm Ra）。

UXi 系列特点
通过内部散热器冷却系统和保持 ±0.1ºC 的高精度冷却机实现热稳定性。UXi 还提供更高平面度精度的工作台和用于保持密封板润滑及清洁的自动密封板喷淋。由交流伺服电机张力系统驱动的 Hyper Drive Extreme 导丝系统，提供更广的线张力设置范围和改进的动态拐角控制，以提高直线度、尺寸、形状和拐角精度。穿丝与恢复方面的改进包括针对断续或中空零件及超小起始孔的无喷射穿丝、采用退火工艺的增强型自动穿丝以帮助拉直线材，以及断丝后可在间隙中穿丝以缩短恢复时间。

技术规格（公制）
工作台：4 面 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
U 轴：±75 mm
V 轴：±75 mm
最大工件尺寸：1000 x 800 x 400 mm（高）
最大工件重量：1,500 kg
油箱尺寸：1,070 mm x 880 mm
可用线径：0.100 mm、0.150 mm、0.200 mm、0.250 mm、0.300 mm ø

技术规格（英制）
工作台：4 面 35.8" x 28.0"
X: 25.6" Y: 17.7" Z: 16.5"
U 轴：±3.0"
V 轴：±3.0"
最大工件尺寸：39.4" x 31.5" x 15.8"（高）
最大工件重量：3,307 lb
油箱尺寸：1,070 mm x 880 mm（如公制所示）
可用线径：0.004"、0.006"、0.008"、0.010"、0.012" ø

技术参数

• 型号：UX6i
• 制造商：Makino
• 工作台（公制）：4 面 910 x 710 mm — X 650 mm、Y 450 mm、Z 420 mm
• 工作台（英制）：4 面 35.8" x 28.0" — X 25.6"、Y 17.7"、Z 16.5"
• U 轴行程：±75 mm（±3.0"）
• V 轴行程：±75 mm（±3.0"）
• 最大工件尺寸：1000 x 800 x 400 mm（39.4" x 31.5" x 15.8"）
• 最大工件重量：1,500 kg（3,307 lb）
• 油箱尺寸：1,070 mm x 880 mm（42.12" x 34.64"）
• 可用线径：0.100、0.150、0.200、0.250、0.300 mm（0.004"、0.006"、0.008"、0.010"、0.012"）
• HFG 发电机改进：更高频率与更低电流以改善表面光洁度并减少加工时间（示例：加工时间减少 5%；在 H13 上达到 8 µin Ra / 0.20 µm Ra）
• 热控：内部散热器 + 高精度冷却机，维持 ±0.1ºC
• 工作台：平面度精度提高
• 穿丝：无喷射穿丝、增强型自动穿丝（退火处理）、断丝后间隙穿丝能力
• 导丝：Hyper Drive Extreme Wire Guide System，配 AC 电机张力和动态拐角控制
