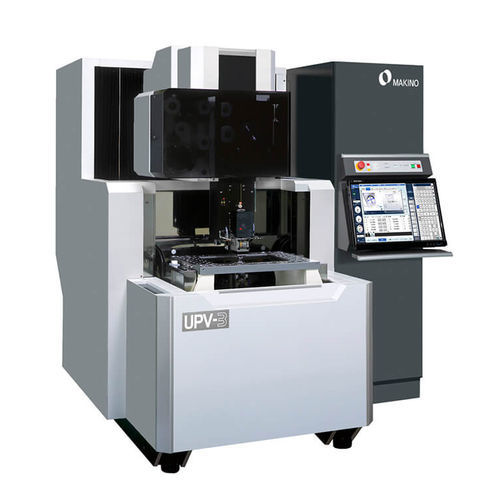

电火花线加工机 UPV-3

线式线式高精度

产品概述
UPV-3 是一款用于超精密加工和超细表面处理的线切割（Wire EDM）机。基于 Makino Uj-Series Wire EDM 平台，采用固定工作台设计，UPV-3 满足更高的结构精度要求，并使用油性介质实现表面粗糙度可达 0.02 µm Ra（1 µin Ra）。

主要特点

• 油性介质（与沉头电火花加工使用的同种介质油），与去离子水相比可实现更小的放电间隙。
• 通过较低功率水平加工，实现更细的表面光洁度和更优的金相质量。
• 由于放电能量较低，热影响区（HAZ）降低，再铸层极少。
• 防止机内钢件氧化，保护硬质合金和 PCD 等合成材料（防止结合剂/钴流失）。
• 固定工作台设计，实现极高的精度和重复定位性。
• 三面升降式工作槽设计，便于操作，装夹和设置更简便。
• 搭载 Hyper i 控制系统和 24" 级高清大屏触控显示器，支持捏合/滑动/拖动操作。
• 标配高级手持盒、板载电子手册、E-Tech Doctor 诊断功能和视频培训教程，提高操作人员效率。
• 可选配一体化 3D 对刀探头和可选转台（适用于刀具片制造）。
• 标配集成灭火系统，支持可靠的长时间无人值守运行。
• 适用于超精密领域，如精密冲压、精密剪切件和刀具片制造等。

技术参数（公制）
工作台尺寸：630 mm x 450 mm
轴行程（公制）：X：370 mm，Y：270 mm，Z：220 mm
最大工件尺寸（公制）：780 mm x 590 mm x 100 mm
最大工件重量（公制）：350 kg
油槽尺寸（公制）：790 mm x 610 mm

技术参数（英制）
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

附加说明
油性介质可在远低于去离子水介质的功率水平下进行加工，从而带来更优的表面和金相效果，同时防止氧化并保持材料完整性。
