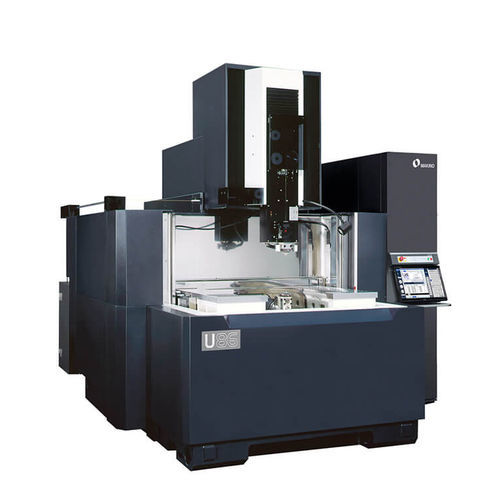

电火花线加工机 U86

线式高精度高速

产品概述
Makino U86 是为大型、重型工件设计的线切割（线电火花）机，可容纳最大 1,400 × 987 mm（55.1" × 38.8"）的工件，承重可达约 3,000 kg（6,614 lbs）。该机在提供较大行程和工作槽容量的同时，保持了 Makino 小型 EDM 机型的精度与过程控制。固定工作台设计通过消除工件与介电液移动引起的变量来提升加工精度。基座铸件内置介电液储箱可缩小占地并提升热稳定性。

主要特点

• 固定工作台设计，消除工件及介电液重量移动变量，提高加工精度。
• 基座铸件内置介电液储箱，减小占地并改善热稳定性。
• 三面升降工作槽，可从三侧无障碍接近工作区，方便大型工件装卸与维护。
• 标准 Z 行程 520 mm（20.47"），可选 620 mm（24.41"）；两种配置均提供无不可用死区的全可用行程。
• 可承载非常大且重的工件（具体上限请根据配置确认）。

控制与操作界面
U86 采用 Makino 的 Hyper i 控制，配备 24 英寸级高清宽屏触摸显示屏，支持捏合/滑动/拖动操作。控制系统提供直观的 Program/Setup/Run 工作流程，具备高级 Handbox、板载电子手册、培训视频以及 E‑Tech Doctor 故障/帮助功能以支持操作员并提升生产率。

性能与技术

• 标配 H.E.A.T.（High Energy Applied Technology），在困难的冲洗条件下提高加工速度并保持直线度与精度；采用两台独立 CNC 控制的冲洗泵以实现高压大流量冲洗。
• Split‑V 导丝系统，寿命长且维护量小；支持满 Z 行程高度下可靠的自动穿丝。
• 加工工况设置经过优化，以平衡速度、精度、表面质量和低丝耗，从而降低线材及易损件的运行成本。

可达性与可维护性
采用以操作员为中心的人机工程设计，三面升降工作槽便于大件装卸并简化维护保养。

相关技术
U86 汇集了 Makino 在控制人机工程（Hyper i）、H.E.A.T. 冲洗技术、Split‑V 导丝、以及板载操作员资源（手册、视频、E‑Tech Doctor）方面的成果。

技术规格（参考）

• 机台工作台占地（参考）：1,220 × 910 mm。
• 行程：X: 800 mm，Y: 600 mm，Z: 500 mm（标准）；Z 行程 标准 520 mm（20.47"），可选 620 mm（24.41"）。
• U 轴：±101 mm；V 轴：±101 mm。
• 油槽尺寸（公制）：1,400 × 910 mm。
• 最大工件尺寸（英制参考）：48.0" × 35.8" × 19.7"（Z 可选 19.7"）。
• 最大工件重量：可达 3,000 kg（6,614 lbs）— 请根据具体配置确认。
• 可用线径（公制）：0.20 mm、0.25 mm、0.30 mm（英制：0.008", 0.010", 0.012"）。
• Split‑V 导丝系统，延长使用寿命并支持满 Z 行程自动穿丝。
• 控制：Hyper i CNC，24 英寸级触摸屏，先进 Handbox，板载电子手册与培训视频，E‑Tech Doctor。
• H.E.A.T.：两台独立 CNC 控制冲洗泵，提供高压大流量冲洗，以在困难冲洗条件下降低循环时间。
