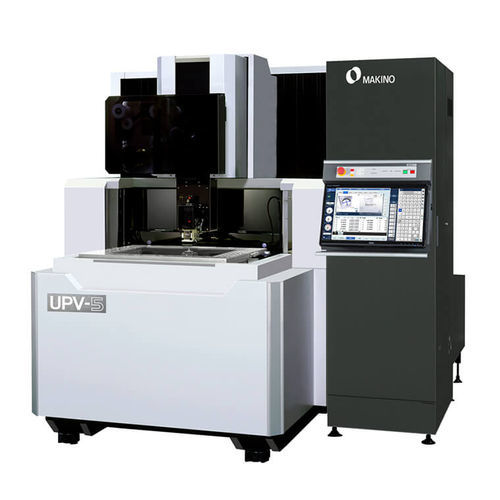

线式电火花加工机 UPV-5

高精度精准3D

概述
线切割放电加工机 UPV-5 使用油基介电液控制放电能量，实现超精密加工，可在低功率下切割并达到 0.02 µm Ra (1 µin Ra) 的表面粗糙度。油性介电液化学惰性（无氧化），能保护 PCD、硬质合金等合成材料，并较水基介电液减少金相影响（降低 HAZ 和重铸层）。

结构与应用
基于 Makino 的 Uj-Series 平台，采用固定工作台并保证严格的结构精度。三面升降式工作槽便于工件装卸并支持自动化。适用于超精密领域，如细冲和精密冲压模具零件，可通过选配的集成 3D 定位探头和回转工作台配置为切削刀具刀片制造用途。

控制与操作功能
标配 Makino 的 Hyper i 控制系统，配备 24 英寸级高清触摸屏，支持类似智能手机/平板的捏合/滑动/拖拽操作，并配备高级手柄盒。Hyper i 包含板载电子手册、E-Tech Doctor 诊断和视频培训教程。UPV-5 标配集成安全设备，包括用于延长无人值守运行的灭火系统。

主要优势

• 油基介电液实现超低放电能量和 0.02 µm Ra (1 µin Ra) 的表面
• 消除氧化并保持钢、PCD 和硬质合金的金相完整性
• Uj-Series 固定工作台结构保证高精度
• 三面升降工作槽便于访问并兼容自动化
• Hyper i 控制配 24" 高清触摸屏、手柄盒、诊断和培训资源
• 标配集成灭火系统

技术摘要（表）
工作台：810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

最大工件尺寸：960 mm x 690 mm x 100 mm
最大工件重量：550 kg
油槽尺寸：810 mm x 550 mm

注意
可选配置为集成 3D 定位探头和回转工作台，以用于切削刀具刀片制造；功能面向超精密和无人运行。
