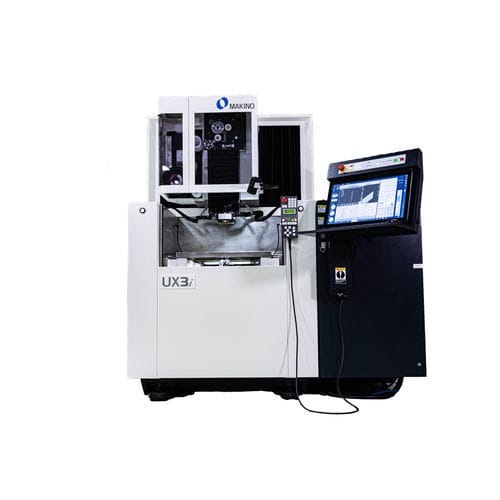

线式电火花加工机 UX3i

高精度精准

产品概述
UX3i 为高精度线切割电火花机（UXi 系列），用于高精度、公差严格的加工。HFG 发电机允许以较低电流实现更高频率，从而改善表面粗糙度并提升加工速度；示例：对一块 50 mm H13 冲头以 10 µin Ra 为目标进行加工，四道加工获得了 8 µin Ra 的表面，同时加工时间约减少了 5%。

UXi 系列特点

• 内部散热器冷却系统，提升机床铸件的热稳定性。
• 高精度冷却机（chiller），将温度维持在 ±0.1ºC 范围内，防止影响加工精度的剧烈温度波动。
• 更高平面度精度的工作台，提高静态精度。
• 自动密封板冲洗装置，保持密封板润滑和清洁。
• 由交流伺服电机张力系统驱动的 Hyper Drive Extreme 导丝系统，提供更宽的线材张力范围并改善动态拐角控制。
• 稳定的线材张力可在复杂切割中提供精确结果；切割技术数据库中的动态拐角控制可改善直线度、尺寸、形状及拐角精度。
• 无喷射穿丝功能，可穿过断续/空心零件及极小的起始孔。
• 增强型自动穿丝系统配合退火工艺，可使线材拉直，确保穿丝可靠且可重复。
• Hyper Drive Extreme 自动穿丝允许在断丝后进行间隙穿丝，减少某些应用中的恢复时间。

HFG 发电机示例
HFG 发电机可在较低电流下实现更高频率，从而改善表面光洁度并提高切割速度。在示例测试（H13，50 mm 冲头）中，四道加工获得了 8 µin Ra（0.20 µm Ra），相较于目标 10 µin Ra（0.25 µm Ra），加工时间约缩短 5%。

技术规格（精选）

• 型号：UX3i
• 机型：高精度线切割（UXi 系列）
• 工作台形式：三面工作台，630 x 460 mm（24.8” x 18.11”）
• 行程（X x Y x Z）：370 x 270 x 220 mm（14.6" x 10.6" x 8.7"）
• U 轴行程：±50 mm（±1.96"）
• V 轴行程：±50 mm（±2.0"）
• 最大工件尺寸：770 x 590 x 220 mm（30.3" x 23.2" x 8.7" 高）
• 最大工件重量：600 kg（1,323 lbs）
• 油槽尺寸：790 x 611 mm（31.10" x 24.05"）
• 可用线材直径：0.070、0.100、0.150、0.200、0.250、0.300 mm（标准 0.003" - 0.012" ø）
• 冷却 / 热稳定性：内部散热器冷却 + 高精度冷却机维持 ±0.1ºC
• 工作台：更高的平面度精度以提高静态精度
• 密封维护：自动密封板冲洗
• 导丝 / 穿丝：Hyper Drive Extreme 导丝，交流伺服张力， 无喷射穿丝，增强自动穿丝并配退火，断丝后可在间隙中穿丝
• 发电机：HFG Generator — 在低电流下实现更高频率以改善表面并提高加工速度（示例：测试中约 5% 的加工时间减少和 Ra 改善）。
