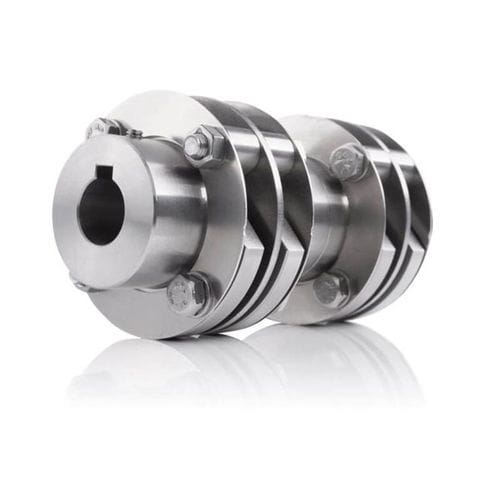

刚性扭力联轴器 HKD 编码器双夹圈
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 刚性扭力
- 用途
- 编码器
- 构造
- 双, 夹圈
- 性能
- 零背隙
- 其他特性
- 用于偏斜问题
- 扭矩
最多: 5 Nm
(3.687811 ft.lb)最少: 0 Nm
(0 ft.lb)- 旋转速度
最多: 8,000 rpm
(50,265.4825 rad.min-1)最少: 0 rpm
(0 rad.min-1)
产品介绍
适用于偏移量较大的编码器附件，例如脚座固定装置
无间隙、抗扭转、故障安全
延长编码器的使用寿命
选项：隔离型
描述
耐腐蚀的 HKD 金属多盘联轴器可补偿高达 0.5° 的平行偏差和高达 ±1.5 mm 的轴向偏差，从而延长编码器的使用寿命。
双关节联轴器有不同的轮毂长度和内孔直径，也有用于有轴电流危险的附件的绝缘联轴器。
技术数据
应用范围
补偿轴向偏差
补偿平行偏差
隔离现有轴承/轴电流
安装精度
径向偏差：最大 ±0.5 mm / 轴向偏差：最大 ±1 mm
内孔驱动侧
最大直径 22 毫米，带键槽或夹钳
内孔编码器侧
最大直径直径 22 毫米，带键槽或夹钳
外径
直径 54 毫米
抗冲击性
短暂 50 克
抗振性
短暂 10 g
机械选项
轴承/轴电流隔离（HKSI 型）
可通过适配器轴安装到更大直径的轴上
总长度
66-120 毫米
---
