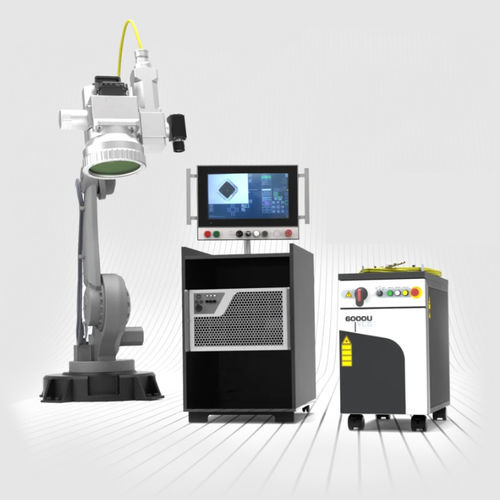

激光焊接工作站

自动机器人

概述
集成激光焊接系统（ILWS）是一套模块化、可快速投用的光纤激光远程焊接解决方案，集成了 IPG 激光器、采用 IPG 高功率振镜的光束传输、控制软件及可选模块（如集成视觉与实时焊缝测量）。ILWS 旨在简化系统配置、编程和生产部署，适用于自动化非接触焊接应用。

主要优势

• 针对生产环境中的高速激光焊接设计
• 简化的工件定位以降低夹具复杂度
• 为系统集成商与自行集成的客户提供快速的安装与配置

光束传输的灵活性
IPG 高功率振镜在 X、Y 两方向偏转激光束，实现大工作区内的远程焊接。该传输方式适应多种焊缝几何和单件多点焊接，同时减少机械运动需求和机器人循环要求。

高产能焊接
ILWS 支持自动化、非接触焊接工艺，适用于 EV 电池组件、电机 hairpin 等高产能场景。按应用选择激光源以满足所需穿透与循环时间，并尽量减少工件夹具需求。

实时焊缝测量
可选的在线焊缝测量在焊接过程中对每道焊缝进行直接测量，提供焊缝级可追溯性和质量保证。这可减少破坏性焊后检测的需求，并基于焊缝尺寸数据实现工艺漂移预警。

自动工件位置校正
可选的集成视觉系统可检测工件错位并自动补偿焊接坐标（校正范围可达 ±12 mm），降低送料及夹具的精度要求。

可选项与附件

• 实时直接焊缝测量（过程在线监测）
• 用于自动工件位置校正的集成视觉系统
• 可调节气刀组件

部署与支持
ILWS 作为高度可配置的解决方案提供给集成商和最终用户。IPG 提供工艺开发与系统编程服务，以针对特定应用优化系统的焊接速度与重复性。系统可作为完全集成、车间就绪的单元交付。

技术规格

• 焊缝位置重复性：<5 urad rms
• 显示与操作：15.6 英寸触摸屏
• 控制器软件：ILWS Manager
• IPG 激光器：按应用选配的光纤激光器
• 激光输出功率：最高 12 kW
• 光束传输头：IPG 高功率振镜
• 振镜工作区：最高 250 x 250 mm
• 振镜工作距离：最高 500 mm
• 焊缝测量：实时直接焊缝测量（可选）
• 集成视觉系统：自动工件位置校正（可选）
• 气刀：可调节气刀组件（可选）
