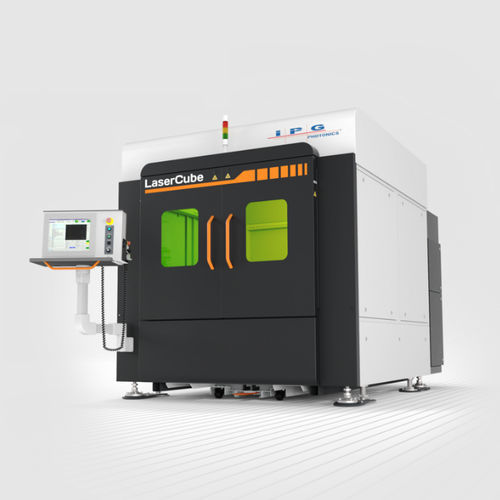

光纤激光切割系统 LaserCube

用于铝用于不锈钢铜用

概述
LaserCube 平板光纤激光切割系统面向生产环境中小批量至批量生产的小型零件切割，提供快速可靠的精密切割能力。IPG 光纤激光器与工业级系统组件结合，可在从薄金属箔到约12.7 mm 钢材的多种材料和厚度范围内实现受控切割边缘。

主要特性

• 最大激光功率：最高 6 kW（IPG 可选）
• 定位精度：±25 μm；重复精度 <10 μm
• 最大切割速度：1000 mm/s
• 占地紧凑：约 5.7 m²
• 花岗岩底座用于减振和提高刚性
• 高精度直线电机与编码器

结构与组件

• 平板结构，带伸缩抽屉和金属切割床
• IPG 切割头与可选 IPG 激光源（可内部或外部集成）
• 可选管材旋转装置；用于重型板材的外部托盘支架为可选项
• 标准手动夹紧；可选气动夹紧

软件与控制

• 出厂预装并测试的 IPG 软件；符合 CNC G 代码的人机界面，面向操作人员
• 对激光、运动、光束传输、工艺参数和视觉的集成控制
• 实时显示 G/M 代码，支持生产中断与恢复控制
• 可编辑的切割参数库以及机上零件嵌套功能

视觉配准（可选）

• 可选视觉系统可在零件位置或标记发生变化时实现精确的切割定位
• 适用于预处理材料（丝网印刷板、冲压件、化学蚀刻部件）
• 自动补偿尺寸偏差和操作员放置误差
• 与现有冲床集成时支持激光-冲压组合工艺

可靠性与维护

• 光纤激光设计无源端镜面，降低消耗品与对准维护需求
• IPG 激光稳定输出与坚固机械设计可减少停机，确保长期工艺稳定性

Caractéristiques / Spécifications techniques

• 最大切割速度：1000 mm/s
• 激光功率：最高 6 kW（可配置）
• 材料：不锈钢/低碳钢、铝、黄铜、铜、层压箔
• XYZ 工作范围：1250 x 1250 x 75 mm（旋转装置可选）
• 定位精度：±25 μm；重复精度 <10 μm
• 材料装载：伸缩抽屉与金属床；可选外部托盘支架与自动装载
• 夹具：手动夹紧（可选气动夹紧）
• 控制软件：符合 CNC G 代码的人机界面
• 显示与操作：17" 显示器，配键盘与鼠标
• 安全与合规：1 级激光安全；CE 认证
• 光束传输：IPG 切割头；按应用选择激光源
