CNC数控钻孔机

立式高速激光

概述

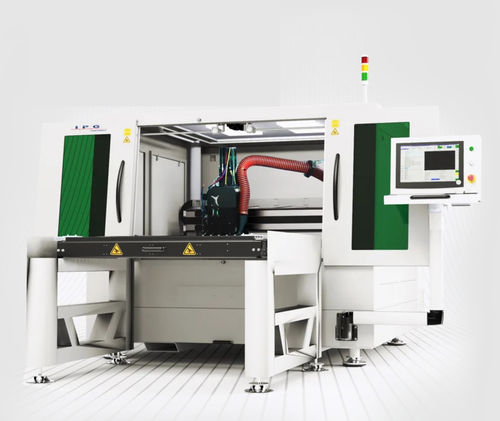

LaserCube Driller 是为在大型平板零件（过滤器、穿孔金属板等）上高速钻孔而设计的激光钻孔系统，可在每秒内钻出数百个均匀排列的孔。系统在约 3.0 x 3.9 m 的紧凑占地内提供 1 x 1 m 的加工区域，支持快速零件切换。可选的可编程切割功能可用于单件分离或成品取出。

主要功能

• 钻孔速度：最高可达 300 孔/秒
• 孔径范围：60–3500 µm（取决于配置）
• 最大零件厚度：最高约 3 mm（取决于配置）
• 兼容所有金属，包括磁性材料及高反射金属（铜、铝）
• 支持多种孔形（圆形、六角形、方形）及同一作业中多类型孔混合
• 非接触加工，仅需压缩空气与电源

性能与可靠性

• 根据应用选配的 IPG 光纤激光器以实现高光束质量和高速加工
• 功率稳定以保证一致的加工质量
• 低维护设计：无需气体、无需镜面校准、无消耗性材料

系统构成与可用性

• 花岗岩底座用于减振与结构刚性
• 直驱线性电机以实现高定位精度与系统速度
• 机械夹紧系统用于工件定位
• 操作界面：17" 显示器、键盘与鼠标；支持 CAD 导入与自动孔阵列生成

应用场景

• 工业过滤器、穿孔板与大型平板零件（最大 1 x 1 m）的高产量钻孔
• 需要高孔均匀性与严格孔距控制的生产

技术规格

• XY 工作范围：1000 x 1000 mm
• 加工区域：1 x 1 m
• 定位精度：±25 μm
• 定位重复性：<10 μm
• 零件夹具：机械夹紧系统
• 显示与操作：17" 显示器，键盘与鼠标
• 控制软件：符合 CNC G-code 的 HMI
• 占地尺寸：3875 L x 2200 W x 1800 H mm（约 3.0 x 3.9 m）
• 最大钻孔速度：最高 300 孔/秒（取决于配置）
• 孔径：60–3500 μm（取决于配置）
• 最大零件厚度：最高 3 mm（取决于配置）
• 孔径变化：<10%（相对于孔径）
• 孔距变化：±10 μm
• IPG 激光器与 IPG 钻井头；激光可内置或外置集成
