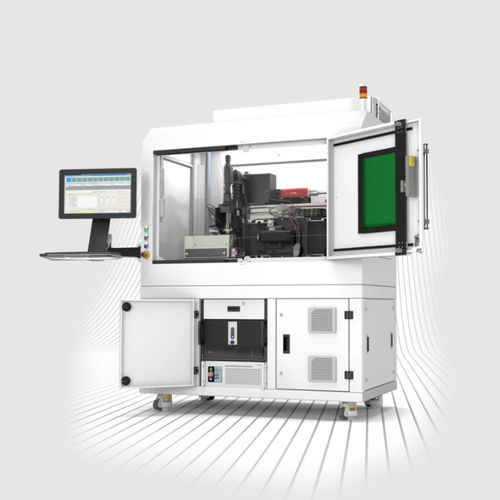

激光切割雕刻机 Versa

光纤激光脉冲光纤激光管道

概述
Versa 小型管材切割机是用于医疗器械和航空航天生产中支架与小直径管材精密加工的 1 级激光系统。精密运动平台配合 IPG 光纤激光器，实现严格的尺寸控制以保证可重复的部件质量和高产出率。

主要特性

• 针对小型管材和支架切割设计；管径范围 0.25–25 mm
• 可选 2 轴或 4 轴运动配置，支持复杂几何形状与偏心切割
• 花岗岩底座用于减振与结构刚性
• IPGCore 软件：协调控制运动轴、视觉、激光参数、工艺头编程与辅助设备；包含账户验证、密码控制、自检与带时间戳的记录
• 光束传输头：细缝切割头与 IPG 微切割头

激光选项

• 连续波（CW）与准CW：最大产能
• 纳秒脉冲激光：产能与质量的平衡
• 超快脉冲激光：用于超精密支架切割，可减少或取消湿切割

系统控制与集成

• 所有运动轴的完整协调控制与多激光过程的自动化控制
• 与视觉系统集成实现精确对准；通过聚焦镜头和喷嘴的实时摄像视图
• 可选集成条码与 RFID 读取器；可选 MES 通信模块

流体系统（湿切割）选项
集成流体系统通过管材提供连续水流以最小化热影响并保护零件后壁。选件包括流体密闭箱、成品收集抽屉、流体回收与流量控制，以及带系统接口的独立泵橇。

自动化与工件搬运

• 双作用门手动装载、抓手与固定衬套组件、易接近的成品收集箱
• 可选自动进/出料处理，支持长度 450–3700 mm
• 两个带可编程压力控制的气体输入以供切割助燃气体

应用

• 医疗支架的精密切割
• 航空航天与医疗器械用小直径管材加工
• 从工艺开发、试产到量产的工艺放大

技术规格

• 管径：0.25 至 25 毫米
• X 轴行程：300 毫米
• X 精度：±8 μm
• X 重复性：±1 μm
• 旋转台：360°，600 RPM
• 旋转精度：±30 角秒
• 旋转重复性：±6 角秒
• 尺寸（长 x 宽 x 高）：890 x 1600 x 2170 毫米
• IPG 激光源：按应用选择；提供双激光选项
• 可选湿切割及 4 轴运动（附加 Y 与 C 倾斜轴）
