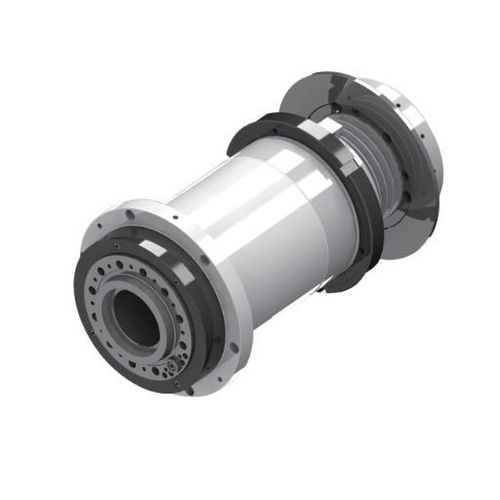

旋转主轴 DGZC-23035A1

皮带驱动油脂润滑

产品概述
DGZC-23035A1 为大口径车床主轴，具有φ86 mm贯通孔、A2-5 主轴鼻端、V 型皮带传动及3500 rpm 的最高转速，专为处理较大直径棒材、卡盘及工件贯通通道的数控车床设计。

主要数据
直径: Φ230 mm
贯通孔直径: φ86 mm
最高转速: 3500 rpm
主轴鼻端: A2-5
传动形式: V 型皮带滑轮
安装方式: 横向安装
重量: 150 kg

技术参数（摘要）
型号: DGZC-2305A1-FC
最高转速 (rpm): 3500
平衡等级: G0.4
润滑方式: 润滑脂 (Grease)
鼻端形式: A2-5
锥孔锥度: 1:20
锥向跳动 (mm): ≤0.003
前端面跳动 (mm): ≤0.003
300 mm 处跳动: ≤0.01
主轴轴承配置: NN3024+NN3022+2x100B
贯通孔直径 (mm): φ86
传动皮带轮: V 型皮带
冷却皮带轮 / 编码器: SYNTEC 2256 磁环
重量 (kg): 150
安装方式: 横向安装
尺寸: A: φ220; B: φ305; C: φ139; D: φ160; L: 576; L1: 280-285; L2: 16

特点 / 技术规格

• 型号: DGZC-2305A1-FC
• 产品型号: DGZC-23035A1
• 本体直径: Φ230 mm
• 贯通孔直径: φ86 mm
• 最高转速: 3500 rpm
• 主轴鼻端: A2-5
• 传动: V 型皮带滑轮
• 润滑: 润滑脂
• 平衡等级: G0.4
• 锥孔锥度: 1:20
• 锥向跳动: ≤0.003 mm
• 前端面跳动: ≤0.003 mm
• 300 mm 处跳动: ≤0.01 mm
• 主轴轴承配置: NN3024+NN3022+2x100B
• 冷却/编码器: SYNTEC 2256 磁环
• 重量: 150 kg
• 安装方式: 横向安装
• 主要尺寸: A φ220, B φ305, C φ139, D φ160, L 576, L1 280-285, L2 16
