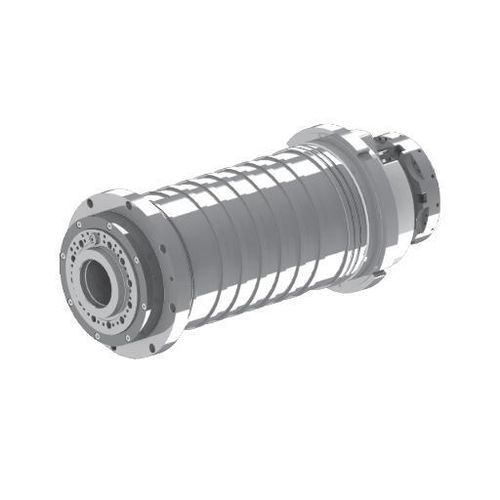

旋转主轴 DGZYC-28003/30-FWVCS

AC马达油脂润滑

概述
DGZYC-28003 是该系列中体积最大且扭矩最高的主轴。机身直径Φ280 mm、A2-8 机头与 φ86 mm 通孔，配合 30 kW 连续功率和 715 Nm 峰值扭矩，适用于大型卡盘系统和重切削 CNC 车削。适合水平安装并兼容常见 CNC 控制系统。

主要参数
直径：Φ280 mm
最高转速：3000 rpm
功率 (S1)：30 kW
额定扭矩 (S1)：286 Nm
最大扭矩：715 Nm
通孔直径：φ86 mm
重量：265 kg

技术参数
型号：DGZYC-28003/30-FWVCS
电机类型：三相交流永磁同步电机
最高转速 (rpm)：3000
最大电流 (A)：150
最大扭矩 (Nm)：715
额定电压 (V)：380
额定功率 (S1/100%) (kW)：30
额定扭矩 (S1/100%) (Nm)：286
平衡等级：G0.4
润滑方式：润滑脂
机头形式：A2-8
锥向跳动 (mm)：≤0.003
前端面跳动 (mm)：≤0.003
在标准杆 300 mm 处的跳动：≤0.01
主轴型号（轴承）：NN3026+N1022+130B
编码器：Chord 编码器 / SYNTEC 编码器
安装方式：水平安装
兼容 CNC 系统：Siemens、FANUC、Huazhong CNC、GSK CNC、LNC、SYNTEC 等。

特性

• Φ280 mm 机身，适用于大直径工件
• A2-8 机头，兼容大型夹紧系统
• φ86 mm 通孔，便于长工件通过与装夹
• 30 kW 连续功率与 715 Nm 峰值扭矩，满足重切削要求
• 永磁同步电机（PMSM），具备高转矩密度
• 润滑脂润滑与 G0.4 平衡等级以确保稳定运行
• 低跳动规格：锥向 ≤0.003 mm，前端面 ≤0.003 mm，300 mm 处 ≤0.01 mm
• 提供编码器选项并兼容主流 CNC 控制器

应用
适用于需要高扭矩和大夹具的重型 CNC 车削：大直径轴类、壳体、法兰及其他重切削大件加工场景。

技术规格

• 型号：DGZYC-28003/30-FWVCS
• 直径：Φ280 mm
• 最高转速：3000 rpm
• 电机类型：三相交流永磁同步电机
• 最大电流：150 A
• 最大扭矩：715 Nm（峰值）
• 额定功率 (S1)：30 kW
• 额定扭矩 (S1)：286 Nm
• 额定电压：380 V
• 通孔直径：φ86 mm
• 机头形式：A2-8
• 主轴型号（轴承）：NN3026+N1022+130B
• 编码器选项：Chord 编码器 / SYNTEC 编码器
• 平衡等级：G0.4
• 润滑：润滑脂
• 锥向跳动：≤0.003 mm
• 前端面跳动：≤0.003 mm
• 300 mm 处跳动：≤0.01 mm
• 重量：265 kg
• 安装方式：水平
• 兼容 CNC 系统：Siemens、FANUC、Huazhong CNC、GSK CNC、LNC、SYNTEC 等。
