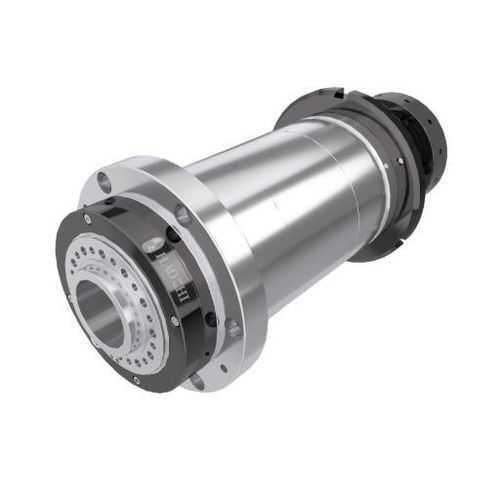

旋转主轴 DGZC-17006K6-FC

皮带驱动油脂润滑

简介
K6 版本将 170 mm 主轴平台适配于 V 带驱动的横向 CNC 车床。其保留了 φ56 mm 的通孔和系列的 6000 rpm 最高转速，同时与同步带的 K7 配置相比略微降低了单位重量。

主要数据
直径：Φ170 mm
通孔：φ56 mm
最高转速：6000 rpm

技术参数（摘要）
型号：DGZC-17006K6-FC
最高转速（rpm）：6000
平衡等级：G0.4
润滑方式：润滑脂
主轴端形状：A2-5
锥孔锥度：1:19.18
锥向跳动（mm）：≤0.003
前端面跳动（mm）：≤0.003
在标准杆 300 mm 处跳动：≤0.01
主轴轴承 / 型号：4x7016
通孔直径（mm）：φ56
驱动皮带轮：V 带
编码皮带轮：XL
重量（kg）：81.7
安装方式：卧式安装

尺寸（标称）
A: φ170
B: φ220
C: φ82
D: φ100
L: 493
L1: 260
L2: 12

特性 / 技术规格

• 型号：DGZC-17006K6-FC
• 外径：Φ170 mm
• 通孔：φ56 mm
• 最高转速：6000 rpm
• 平衡等级：G0.4
• 润滑：润滑脂
• 主轴端形状：A2-5
• 锥度比：1:19.18
• 锥向跳动：≤0.003 mm
• 前端面跳动：≤0.003 mm
• 300 mm 处跳动：≤0.01 mm
• 轴承 / 型号：4x7016
• 驱动：V 带（编码皮带轮 XL）
• 重量：81.7 kg
• 安装：卧式
• 尺寸：A φ170, B φ220, C φ82, D φ100, L 493, L1 260, L2 12
