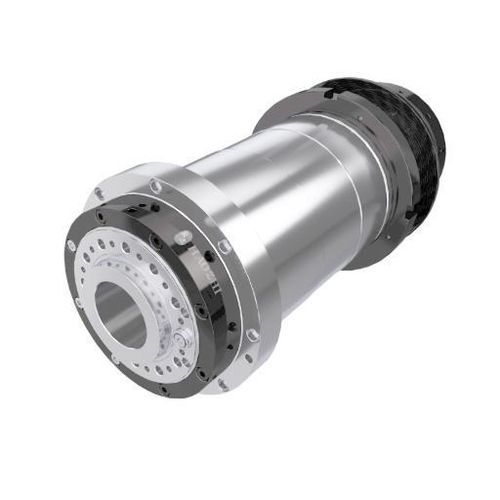

旋转主轴 DGZC-20045C-FWC

皮带驱动油脂润滑

概述
适用于常规V带驱动的机床，DGZC-20045C为Φ200级别车床主轴，在541.8 mm主轴长度内配备φ66通孔和A2-6主轴鼻端。其最高转速可达4,500 rpm，同时满足200 mm系列规定的跳动公差。

基本数据
直径：Φ200 mm
最高转速：4,500 rpm
通孔直径：φ66 mm
主轴鼻端：A2-6
总长 L：541.8 mm

技术参数

• 型号：DGZC-20045C-FWC
• 最高转速 (rpm)：4500
• 平衡等级：G0.4
• 润滑方式：润滑脂
• 锥孔比：1:20
• 锥向跳动：≤0.003 mm
• 前端面跳动：≤0.003 mm
• 在标准杆300 mm处的跳动：≤0.01 mm
• 主轴轴承配置：NN3018 + NN3020 + 2×100B
• 通孔直径：φ66 mm
• 传动带轮：V带
• 编码器选项：8M / SYNTEC
• 重量：116 kg
• 安装方式：水平安装
• 主要尺寸：A φ200；B φ240；C φ106；D φ130；L 541.8；L1 265–282；L2 14

尺寸
完整尺寸布置请参见所提供的主轴图纸。主要尺寸已在技术参数中列出。

应用与优势

• 适用于传统V带驱动的机械车床
• φ66通孔便于棒料通过或用于内部走线
• A2-6鼻端与标准卡盘及刀具接口兼容
• 跳动精度适合200 mm级别的批量车削加工
