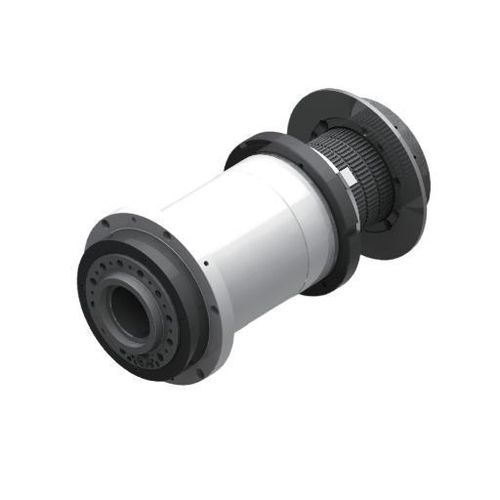

旋转主轴 DGZC-23035A2

皮带驱动油脂润滑

简介
DGZC-23035A2 是 230 mm 系列中采用同步带传动的主轴型号。其 φ48 mm 通孔和 602 mm 本体长度适用于优先采用同步带（齿形带）传动的车床，相较于 A1 型号的大通径 V 带布置。该装置适用于水平安装，并可通过 SYNTEC 2256 磁环编码器与机床控制系统对接。

主要参数
直径：Φ230 mm
最高转速：3500 rpm
通孔直径：Φ48 mm
安装方式：水平
重量：150 kg

技术参数
型号：DGZC-23035A2-FC
最高转速（rpm）：3500
平衡级别：G0.4
润滑方式：油脂（Grease）
主轴鼻端形式：A2-5
锥孔比：1:20
圆锥跳动（mm）：≤0.003
前端面跳动（mm）：≤0.003
在 300 mm 处跳动（mm）：≤0.01
主轴轴承型号：NN3024K/W33D2-21008
驱动皮带轮：同步带用皮带轮
冷却皮带轮 / 编码器：SYNTEC 2256 磁环
总长 L：602 mm
L1：280–285 mm
L2：16 mm

特性 / 技术规格

• 型号：DGZC-23035A2-FC
• 类型：同步带旋床主轴，直径 230 mm
• 通孔：Φ48 mm
• 最高转速：3500 rpm
• 平衡级别：G0.4
• 润滑：油脂
• 主轴鼻端：A2-5
• 锥孔比：1:20
• 圆锥跳动 ≤ 0.003 mm
• 前端面跳动 ≤ 0.003 mm
• 300 mm 处跳动 ≤ 0.01 mm
• 主轴轴承型号：NN3024K/W33D2-21008
• 驱动：同步带皮带轮
• 编码器 / 冷却：SYNTEC 2256 磁环
• 重量：150 kg
• 安装：水平
• 尺寸：A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
