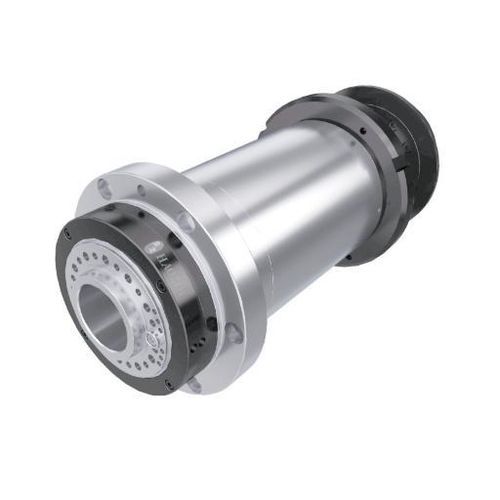

旋转主轴 DGZYC-17005/11C-FWCS

AC马达油脂润滑

产品概述
DGZYC-17005 为电动车床主轴，Φ170 mm 机身，连续输出 11 kW，定额扭矩 52.3 Nm。配备 A2-5 卡盘端面与通孔 Φ56 mm，适用于需要较高扭矩且占地紧凑的中等切削负荷旋削加工。

主要参数
直径: Φ170 mm
最高转速: 5000 rpm
额定扭矩 (S1): 52.3 Nm
额定功率 (S1): 11 kW

技术数据
型号: DGZYC-17005/11C-FWCS
电机类型: 三相交流永磁同步电机
最高转速 (rpm): 5000
最大电流 (A): 47.3
最大扭矩 (Nm): 109.8
额定电压 (V): 380
额定功率 (S1/100%) (kW): 11
额定扭矩 (S1/100%) (Nm): 52.3
平衡等级: G0.4
润滑: 润滑脂
主轴端型式: A2-5
锥孔比率: 1:20
锥向跳动 (mm): ≤0.003
前端面跳动 (mm): ≤0.003
在300 mm处的跳动 (mm): ≤0.008
轴承配置: 3x7016 + 2x7014
通孔直径 (mm): Φ56
编码器选项: Chord 编码器 / SYNTEC 编码器
重量 (kg): 96
安装方式: 水平安装
兼容 CNC 系统: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC 等

外形尺寸
尺寸图与安装界面详图见产品页面的尺寸部分。

特性 / 技术规格

• 型号: DGZYC-17005/11C-FWCS
• 机身直径: Φ170 mm
• 额定功率 (S1): 11 kW
• 额定扭矩 (S1): 52.3 Nm
• 最大扭矩: 109.8 Nm
• 最高转速: 5000 rpm
• 通孔直径: Φ56 mm
• 主轴端型式: A2-5
• 电机类型: 三相交流永磁同步电机
• 额定电压: 380 V
• 最大电流: 47.3 A
• 平衡等级: G0.4
• 润滑: 润滑脂
• 几何精度: 锥向跳动 ≤0.003 mm；前端面跳动 ≤0.003 mm；300 mm 处 ≤0.008 mm
• 轴承配置: 3x7016 + 2x7014
• 编码器兼容: Chord 编码器 / SYNTEC 编码器
• 重量: 96 kg
• 安装: 水平安装
• CNC 兼容性: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC
