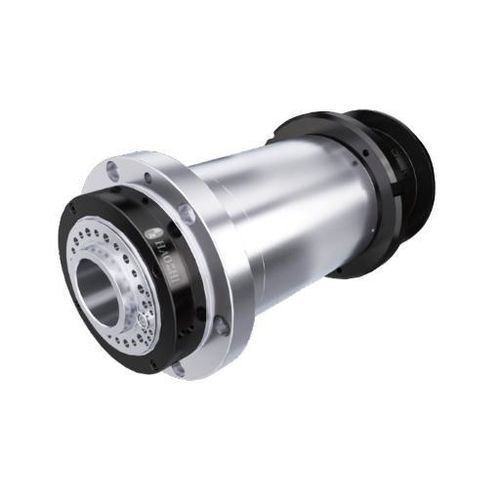

旋转主轴 DGZYC-20045/19-FWVCS

AC马达油脂润滑

产品概述
DGZYC-20045 19 kW 为高扭矩车床主轴，适用于重切削和快速加速。机身直径Φ200 mm，最高转速4500 rpm。额定转矩（S1）181 Nm，峰值转矩可达398 Nm。贯通孔直径φ66 mm；重量131 kg；水平安装。兼容主流数控系统：Siemens、FANUC、华中CNC、SYNTEC、GSK CNC、LNC等。

概要表
直径: Φ200 mm
最高转速: 4500 rpm
转矩 (S1): 181 Nm
功率 (S1): 19 kW

技术参数（表）
型号: DGZYC-20045/19-FWVCS
电机类型: 三相交流永磁同步电机
最高转速 (rpm): 4500
最大电流 (A): 92
最大转矩 (Nm): 398
额定电压 (V): 380
额定功率 (S1/100%) (kW): 19
额定转矩 (S1/100%) (Nm): 181
平衡等级: G0.4
润滑方式: 润滑脂
刀柄形式: A2-6
锥孔锥度: 1:20
圆锥跳动 (mm): ≤ 0.003
前端面跳动 (mm): ≤ 0.003
标准杆300 mm处跳动: ≤ 0.008
主轴配置: NN3020+N1017+2x100B
贯通孔直径 (mm): φ66
编码器: 1Vp-p Chord / SYNTEC 编码器
重量 (kg): 131
安装方式: 横向安装
适配CNC系统: Siemens、FANUC、华中CNC、SYNTEC、GSK CNC、LNC等

特性 / 技术规格

• 型号: DGZYC-20045/19-FWVCS
• 电机类型: 三相交流永磁同步电机
• 额定功率 (S1): 19 kW
• 额定转矩 (S1): 181 Nm；最大转矩: 398 Nm
• 最高转速: 4500 rpm
• 机身直径: Φ200 mm；贯通孔: φ66 mm
• 刀柄形式: A2-6；锥孔锥度: 1:20
• 同心度精度: 圆锥跳动 ≤ 0.003 mm；前端面跳动 ≤ 0.003 mm；300 mm处跳动 ≤ 0.008 mm
• 平衡等级: G0.4；润滑: 润滑脂
• 最大电流: 92 A；额定电压: 380 V
• 重量: 131 kg；安装: 横向
• 兼容CNC系统: Siemens、FANUC、华中CNC、SYNTEC、GSK CNC、LNC等
