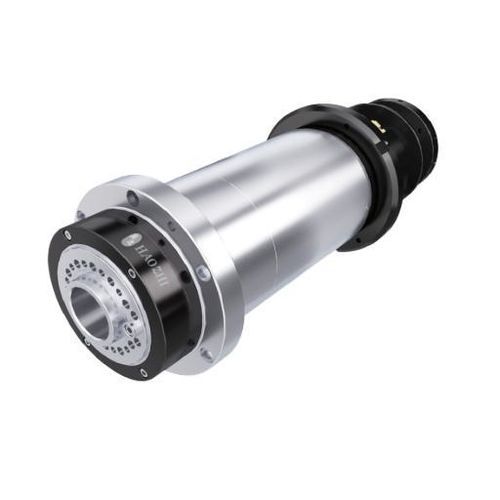

旋转主轴 DGZC-15008/5-FWVCS

AC马达油脂润滑高速

概述
DGZC-15008/5 是一款以速度为导向的机床电动主轴，适用于加工小型零件的紧凑型数控车床。机身Φ150 mm，最高转速8000 rpm，适合在快速加速和高转速优先于最大持续扭矩的工况中使用。

主要参数

• 直径: Φ150 mm
• 最高转速: 8000 rpm
• 额定功率 (S1): 5 kW
• 额定扭矩 (S1): 15.9 N·m
• 最大扭矩: 27.3 N·m
• 通孔直径: φ36 mm
• 刀盘形状: A2-4
• 动平衡等级: G0.4

技术数据
型号: DGZC-15008/5-FWVCS
电机类型: 三相交流永磁同步电机
最高转速 (rpm): 8000
最大电流 (A): 31
额定电压 (V): 380
额定功率 (S1:100%) (kW): 5
额定扭矩 (S1:100%) (N·m): 15.9
最大扭矩 (N·m): 27.3
润滑方式: 润滑脂
锥度: 1:19
锥面跳动: ≤0.003 mm
前端面跳动: ≤0.003 mm
在300 mm处的跳动: ≤0.008 mm
主轴轴承配置: 3x7012 + 2x7010
编码器选项: Chord编码器 / SYNtec编码器
重量: 56 kg
安装方式: 水平安装
兼容CNC系统: Siemens、FANUC、Huazhong CNC、SYNTEC、GSK CNC、LNC 等

特性 / 技术规格

• 为小型数控车床设计的紧凑型 Φ150 mm 机身
• 高速运行，最高可达8000 rpm，适合小零件快速加工
• 三相永磁同步电机，额定功率5 kW
• 额定扭矩 S1 15.9 N·m，峰值扭矩 27.3 N·m
• 通孔 φ36 mm，支持棒料供给或工具通过
• 轴承配置 3x7012 + 2x7010 提供良好动态稳定性
• 严格的跳动公差：锥面/前端 ≤0.003 mm；300 mm 处 ≤0.008 mm
• 润滑脂润滑与 G0.4 动平衡等级适用于高速工况
• 标准刀盘 A2-4 与锥度 1:19
• 提供编码器选项并广泛兼容主流CNC系统，便于集成
