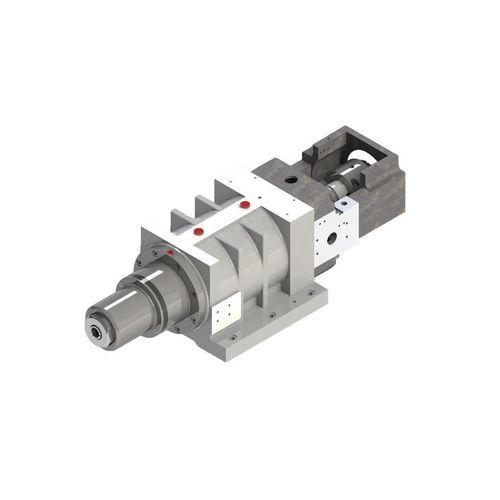

旋转主轴 DGZC-10010/2.2B-WVS

AC马达油脂润滑

描述
DGZC-10010 是一款以扭矩为导向的瑞士型车床主轴，配备永磁同步电机，提供2.2 kW连续功率、7.1 Nm额定扭矩（S1）及最高17.9 Nm峰值扭矩。贯通孔φ27 mm支持棒料送料的车削工艺，并可集成于水平安装的机床结构中。

关键数据

• 最高转速：10,000 rpm
• 额定功率 (S1)：2.2 kW
• 额定扭矩 (S1)：7.1 Nm
• 最大扭矩：17.9 Nm
• 贯通孔直径：φ27 mm

技术参数

• 型号：DGZC-10010/2.2B-WVS
• 电机类型：三相交流永磁同步电机
• 最高转速 (rpm)：10000
• 最大电流 (A)：18.9
• 最大扭矩 (Nm)：17.9
• 额定电压 (V)：380
• 额定功率 (S1:100%) (kW)：2.2
• 额定扭矩 (S1:100%) (Nm)：7.1
• 平衡等级：G0.4
• 润滑方式：脂润滑
• 刀尖形式：20型号
• 标准棒材50 mm处径向跳动：≤0.003 mm
• 主轴轴承配置：7011x3 + 7010x2
• 贯通孔直径 (mm)：φ27
• 编码器：Chord 编码器 / SYNtec 编码器
• 重量 (kg)：121
• 安装方式：水平安装

兼容性与应用

• 适用于棒料送料的瑞士型车削工艺
• 兼容 Siemens、FANUC、Huazhong CNC、GSK、LNC、SYNTEC 等 CNC 系统
• 编码器选项便于与机床控制系统集成
• 水平安装便于在标准车床上集成或进行改装
