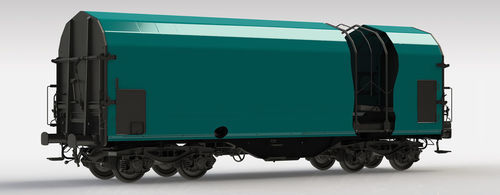

带轮运输带 Shimmns

用于钢铁冶金升降线圈

特点

• 该覆盖式货车用于运输放置在专用托座中的冷轧钢卷。
• 钢卷由可在两端打开的篷布保护，篷布可使车体约2/3处打开以便作业。
• 可通过工业起重机和升降设备从上方及侧面装卸。
• 设计符合 TSI、EN 和 UIC 标准，并具有 TEN GE 标识，可用于线路运行。
• 配备专利货物保护系统 ECSS（Efficient Coil Security System）；抱臂可从一侧操作，无需跨到车体另一侧。
• 抱臂驱动机构基于差速机构；底架符合 EN 12663-2 和 UIC 530-1，适于安装自动联挂器。

载荷能力
特性 | 托座1 | 托座2 | 托座3 | 托座4 | 托座5
线圈最小直径 [mm] | 1,000 | 800 | 1,000 | 800 | 1,000
线圈最大直径 [mm] | 2,250 | 1,700 | 2,700 | 1,700 | 2,250
线圈最大重量 [t] | 34/36 | 17 | 45 | 17 | 34/36


优势

• 可选减轻自重（从 19.3 t 起）。
• 车辆维护和检修简化。
• 抱臂操作更简便，用于货物固定/释放的时间更短，降低作业时间。
• 抱臂和前墙覆层采用可回收材料。
• 可选电动抱臂驱动，实现装卸固定/释放过程自动化：
  • 标准抱臂数量：20 件（也可用 12 件或 16 件运行）。
  • 最小装载宽度约 470 mm；最大装载宽度约 2,100 mm。

参数
轴载 | 22.5 t / 轴
轨距 | 1,435 mm
线形限界 | G1-TSI
制动等级 | S
制动类型 | GP-A (K)
90.0 t 时最高速度 | 100 km/h
58.0 t 时最高速度 | 120 km/h
气候条件 | T1
最小转弯半径 R_min | 35.0 m
缓冲器间长度 | 12,040 mm
自重 | ~ 21.8 t / 21.0 t（轻型转向架）
有效载荷 | ~ 68.2 t
转向架类型 | Y25Ls1-K / Y25Lsd-KP1
托座数量 | 5
托座内宽 | 2,410 mm
抱臂数量 | 12 件（中部 4 件）
线圈固定方式 | UIC
托座表面 | 胶合板 24 mm
中间拱数 | 7
拱间支撑 | 有
前墙机构 | 4 点


尺寸
所有尺寸以毫米为单位。原始产品页面提供示意图以供参考。
