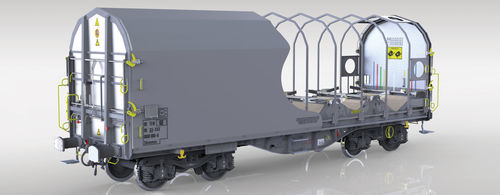

带轮运输带 Shimmns S12A

用于钢铁冶金线圈自动化

特性

• 该有篷货车用于运输置于专用托座内的冷轧钢卷。
• 卷材由两端可卷起的篷布防护，篷布可使车体2/3开敞。
• 该车可由工业起重机和叉车从顶端和侧面进行装卸。
• 车体设计满足TSI、EN、UIC标准要求，并具有TEN GE 运行标识。
• 车载货物保护系统为ECSS（Efficient Coil Security System）。臂可从一侧操作，无需到车的另一侧。臂驱动机构基于差动传动。系统有版权保护。
• 底架符合EN 12663-2和UIC 530-1关于自动连挂器安装的规定。

能力
装载托座 | 托座1 | 托座2 | 托座3 | 托座4 | 托座5
卷材最小直径 [mm] | 1,000 | 800 | 1,000 | 800 | 1,000
卷材最大直径 [mm] | 2,250 | 1,700 | 2,700 | 1,700 | 2,250
卷材最大重量 [t] | 34 | 17 | 45 | 17 | 34

优点

• 整备质量减小（19,3t）。
• 车辆维护简化。
• 臂操作简便——降低货物固定/释放时间。
• 臂和前墙覆层采用利于回收的材料。
• 可选电动臂驱动（货物固定/释放过程自动化）。可选项：臂数 16 件（或 12 件，或 20 件）；最小装载宽度约 470 mm，最大装载宽度约 2,100 mm。

说明
该车设计用于在专用托座上运输冷轧钢卷，并允许使用工业起重机和叉车从顶部和侧面进行装卸。两端的篷布可打开至车体三分之二处。货物固定采用 ECSS（Efficient Coil Security System），臂通过差动机构驱动且可从一侧操作。

技术参数

• 型号：Shimmns S12A
• 轴重：22.5 t / 轴
• 轨距：1,435 mm
• 装载轮廓：G1-TSI
• 制动等级："S"
• 制动类型：KE 或 SW，紧凑型或标准型
• 90.0 t 时最大速度：100 km/h
• 58.0 t 时最大速度：120 km/h
• 气候条件：T1
• 最小曲线半径 Rmin：35.0 m
• 缓冲间长度：12,040 mm
• 整备重量：18.9 t
• 有效载荷：71.1 t
• 转向架类型：Y25Lsd-K（可按要求提供其他类型）
• 车轴：BA303（可按要求提供其他类型）
• 制动块型号：C810
• 托座数量：5
• 托座宽度：2,410 mm
• 臂数量：20 件（可选项）
• 臂类型：轻型 / 直型
• 卷材固定方式：ECSS（Efficient Coil Security System）
• 托座表面：胶合板
• 中间拱数：11
• 前墙机构：4 点
