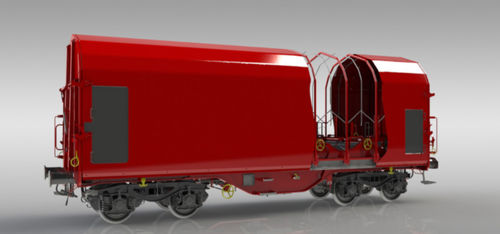

带轮运输带 Shimmns ttu 728

用于钢铁冶金线圈

特点

• 该覆顶货车用于运输置于专用托架中的冷轧钢卷。
• 钢卷由可从两端卷起的篷布保护，约可打开车体的三分之二。
• 可通过工业起重机和升降机从上方和侧面进行装卸。
• 设计符合TSI、EN和UIC标准，具备TEN GE通行标识。

能力（托架特性）
特性 | 托架1 | 托架2 | 托架3 | 托架4 | 托架5
卷材最大直径 [mm] | 2,250 | 1,700 | 2,700 | 1,700 | 2,250
卷材最小直径 [mm] | 1,000 | 800 | 1,000 | 800 | 1,000
卷材最大重量 [t] | 36 | 17 | 45 | 17 | 36


参数

• 轴重：22.5 t / 轴
• 轨距：1,435 mm
• 装载轮廓：G1 TSI
• 制动模式：S
• 制动类型：GP-A (K)
• 载重90.0 t时最高速度：100 km/h
• 载重58.0 t时最高速度：120 km/h
• 气候条件：T1
• 最小曲线半径（单车）：35.0 m
• 缓冲器间长度：12,040 mm
• 自重：约22.7 t / 22.0 t（轻型转向架）
• 有效载荷：约67.3 t
• 转向架类型：Y25Ls1-K / Y25Lsd-KP1
• 托架数量：5
• 托架宽度：2,410 mm
• 臂数：20 件（每卷4件）
• 卷材固定方式：螺旋夹紧机构
• 托架表面：橡胶 10 mm
• 内部拱架数：7
• 拱架之间支撑：有
• 前壁机构：4 点

尺寸
所有尺寸以毫米为单位。

技术规格

• 轴重：22.5 t / 轴
• 轨距：1,435 mm
• 装载轮廓：G1 TSI
• 制动模式：S
• 制动类型：GP-A (K)
• 载重90.0 t时最高速度：100 km/h
• 载重58.0 t时最高速度：120 km/h
• 气候条件：T1
• 最小曲线半径（单车）：35.0 m
• 缓冲器间长度：12,040 mm
• 自重：约22.7 t / 22.0 t（轻型转向架）
• 有效载荷：约67.3 t
• 转向架类型：Y25Ls1-K / Y25Lsd-KP1
• 托架数量：5
• 托架宽度：2,410 mm
• 臂数：20 件（每卷4件）
• 卷材固定方式：螺旋夹紧机构
• 托架表面：橡胶 10 mm
• 内部拱架数：7
• 拱架之间支撑：有
• 前壁机构：4 点
