桨叶混合机 VK series

立式连续分批

产品概述

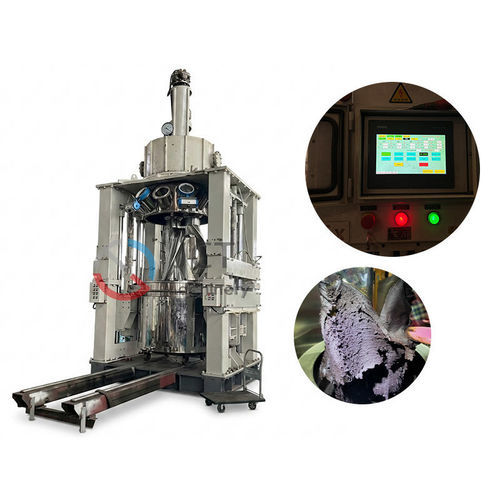

JCT Machinery 的 VK 系列立式捏合机为防爆上置传动混合设备，专为固体推进剂及其他超高粘度复合材料制备设计。该设备支持真空混合、精确温控及 PLC 自动化，可实现高固含、温度敏感配方的安全且可重复生产。

主要特性

• 防爆设计，适用于易燃/高能材料
• 真空脱气/真空混合（真空度可达约 -0.098 MPa）
• 高扭矩、低速的周向/远心混合叶片
• 上置传动、上置轴承与减速机——无底部轴封
• PLC 自动控制，支持触摸屏 HMI 及操作终端扩展
• 连续温度监测、异常报警与闭环调节
• 智能自检与可视化故障定位

运行注意点

• 适用于极高粘度及高固含配方
• 材料对温度敏感，易受摩擦发热与静电影响
• 垂直结构将驱动系统置于物料上方，减少轴封接触和摩擦热
• 真空脱气有助于去除包气，提高成品密度与均匀性

固体推进剂立式捏合机设备参数
Model | Full Volume (L) | Useful Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Vacuum Abs Pressure (kPa)
VK-10 | 16.9 | 12 | 5.5 | 0~25 | 0~50 | 0~6 | <1.5
VK-100 | 135 | 100 | 22 | 0~25 | 0~50 | 0~6 | <1.5
VK-500 | 500 | 350 | 37 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-1000 | 1000 | 600 | 45 | 0~22.5 | 0~45 | 0~6 | <1.5
VK-2000 | 2000 | 1200 | 55 | 0~20 | 0~40 | 0~6 | <1.5
VK-3000 | 3000 | 1800 | 75 | 0~20 | 0~40 | 0~5 | <1.5
VK-5000 | 5000 | 3000 | 110 | 0~18 | 0~36 | 0~5 | <1.5

优势

• 上置轴承与减速机消除了底部轴封，降低泄漏与污染风险
• 结构减少摩擦热，提升与能量材料相关的本质安全性
• 真空脱气能力（约 -0.098 MPa）可提高密度并降低孔洞
• 上置驱动布局便于维护检修

应用领域

• 固体推进剂及 HTPB 推药工艺
• 高能材料浆料与高填充复合材料
• 导热膏、航天用密封胶
• MIM（金属注射成型）与 CIM（陶瓷注射成型）原料制备

可扩展功能与控制要点
Flexible Interaction Terminals | Standalone touchscreen + multi-axis adjustable robotic arm | 提升人机界面可操作性与作业角度适配
Precision Security and Early Warning | 连续温度监测 + 异常报警/自动闭环调节 | 提高工艺稳定性，防止热失控与报废
Intelligent Self-Diagnosis | 可视化故障定位系统 | 缩短排故时间，提高维护效率
Quality Traceability System | 分级访问控制 + 操作记录审计轨迹 | 确保工艺管控与完整追溯性
Industrial Interconnectivity | 与 MES/ERP 集成 + 远程数据获取 | 支持工厂数字化转型

技术特性 / 规格

• Brand: JCT Machinery
• 型号系列: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• 总体积范围: 16.9 L 至 5000 L；示例有效容积: 12 L (VK-10) 至 3000 L (VK-5000)
• 电机功率范围: 5.5 kW 至 110 kW（视型号而定）
• 混合转速: 不同型号具有不同的周向/远心叶片速率范围
• 回转速度: 通常 0–6 rpm（最大型号 0–5 rpm）
• 真空能力: 可实现约 -0.098 MPa 的脱气；表中真空绝对压力通常 <1.5 kPa
• 控制与安全: PLC 自动化、HMI 选项、连续温度监测、告警、可视化故障定位、MES/ERP 集成
