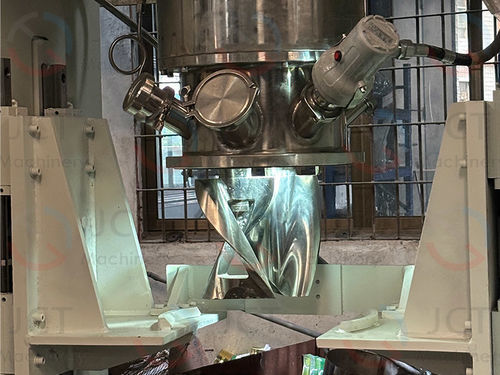

行星捏合机 JCT VK series

立式底阀分批

概述
JCT VK系列立式混炼机用于高粘度、低流动性材料的混合，适用于化工、食品、新能源及先进材料等行业。设备由立式筒体、S形行星式搅拌叶片、夹套加热/冷却和可选真空功能组成。

产品概述
JCT Machinery 提供多种配置的立式混炼机，筒体材质可选 SS304/SS316 或碳钢，叶片可选中空或实心 S 形，配备 PLC 控制和变频驱动。可选功能包括夹套加热/冷却、真空系统和底部排料以减少残留。

工作原理
立式混炼机在封闭筒体内通过垂直布置的 S 形叶片以类行星运动进行混合。要点：

• 两片互嵌叶片以不同速度相对旋转，产生剪切、挤压和折叠作用，实现均匀混合。
• 夹套可采用蒸汽、导热油或电加热进行温度控制。
• 底部排料设计配合真空选型，便于脱气和近乎完全排空。

配置

• 1. 机体：立式混合筒体（SS304/SS316 或碳钢）；接触面可做特殊涂层；筒体可升降。
• 2. 叶片：S 形叶片（中空或实心），通常为不锈钢；传动轴与密封与物料隔离。
• 3. 驱动：变频电机 + 减速器，具有宽速域调节。
• 4. 加热/冷却：电加热、蒸汽或导热油夹套可选。
• 5. 控制：PLC 自动控制温度、时间和转速；可配人机界面。
• 6. 安全：过载保护、急停；可选周边防护网。

参数

• JCT VK5 — 容量 2.5 L；中心搅拌叶片 2–20 rpm；旋转搅拌叶片 10.4–104 rpm；驱动 0.75 kW。
• JCT VK60 — 容量 30 L；中心叶片 1.5–15 rpm；旋转叶片 6–56 rpm；驱动 5.5 kW。
• JCT VK100 — 容量 50 L；中心叶片 1.4–14 rpm；旋转叶片 6.5–58 rpm；驱动 7.5 kW。
• JCT VK200 — 容量 100 L；中心叶片 1.3–12 rpm；旋转叶片 6.7–49 rpm；驱动 15 kW。
• JCT VK400 — 容量 200 L；中心叶片 1.1–11 rpm；旋转叶片 4.4–44 rpm；驱动 45 kW。
• JCT VK800 — 容量 400 L；中心叶片 1–10 rpm；旋转叶片 3.7–37 rpm；驱动 75 kW。

优势

• 类行星叶片运动无死角，防止物料粘壁。
• 轴与密封与物料隔离，降低轴承与密封腐蚀导致的污染风险。
• 稳定的真空能力（约 -0.1 MPa）支持脱气工艺。
• 夹套配合温控器实现精确的温度管理。
• 可配置多筒体、底部排料、易清洗，适合持续化生产。
• 可处理极高粘度材料（>800,000 cps）及低流动性物料。
• 低速混炼避免高速分散对高分子链的损伤，降低过大转矩风险。

应用

• 有机硅复合材料
• 医用高分子材料
• 碳纤维增强聚合物
• 点火/推进剂类物料（需特殊处理）
• 电子传热材料
• 陶瓷基复合材料

技术规格

• 系列：JCT VK 系列（VK5–VK800）。
• 容量：2.5–400 L；可定制特殊尺寸。
• 材料：筒体与叶片通常为 SS304/SS316 或碳钢；接触面可选特殊涂层。
• 加热：电加热、蒸汽或导热油夹套；PLC 温控。
• 真空：支持脱气与真空运行至约 -0.1 MPa。
• 控制：PLC + VFD 实现自动化控制。
• 安全：过载保护、急停；可按需提供防爆配置。
• 定制：可按工艺要求定制尺寸与配置。
