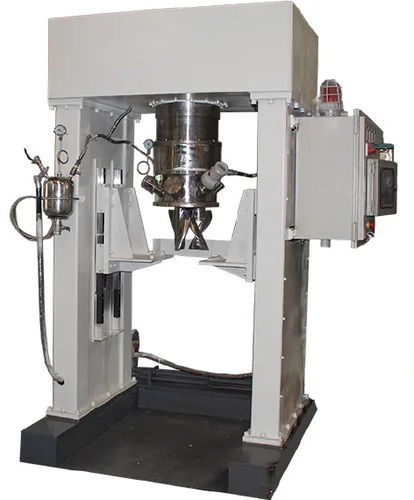

行星混合机 VK series

立式分批液体/固体

概述
电子散热界面材料用立式捏合机是由 JCT 开发的智能混合设备，针对电子用高固含、高粘度的热导性配方。该设备用于解决极高粘度、温度敏感、易起气泡以及严格的金属污染和电气绝缘要求等问题。

材料与配方
电子用热导材料为将无机导热填料均匀分散于高分子基体（例如硅胶）形成的复合材料，常见形态包括散热膏、散热胶、散热膜、硅胶垫、散热胶带、相变材料等。最终的导热性能主要取决于填料的固有导热率、填料负载量及分散均匀性。

主要特点

• 传动和密封系统完全设置在物料区上方，防止金属污染。
• 可处理粘度高达 20,000,000 cP 的材料。
• 可选超耐磨涂层（WC、PTFE、氮化硅），以减少磨损并避免产生影响电气绝缘的金属粉尘。
• 行星式（公转+自转）混合运动可消除死角，保证分散均匀；支持真空脱气以去除夹带空气/气泡。
• 多套可互换混合容器，提升生产效率，便于卸料和清洗。

技术参数（表）
Model | Dimension H*L*W (mm) | Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

优势

• 01 无溶剂配合：减少或消除溶剂使用；可实现高粘度配方的低温合成与配制，降低能耗和污染。
• 02 提升成品质量：与其它设备相比，获得更高的纯度、强度、韧性和均匀性。
• 03 无死角混合：行星式混合可以消除死角，确保产品均一性。
• 04 提高填料含量：允许更高的填料负载（最高可达 96%），增强成品导热性。
• 05 高效生产：多套可互换混合容器便于批次切换、卸料和清洗。

规格 / 技术数据

• 商业型号/系列：VK 系列（例如：VK-10、VK-100、VK-500、VK-1000、VK-2000、VK-3000、VK-5000）。
• 容积范围（满）：约 16.9 L（VK-10）至 5000 L（VK-5000）。
• 有用容积范围：12 L 至 3000 L，视型号而定。
• 最大可处理粘度：高达 20,000,000 cP。
• 功率范围：根据型号不同为 5.5 kW 至 110 kW。
• 叶片速度与公转：每款型号的周边叶片速度和远心叶片速度可调（见表）；公转速度亦可调。
• 间隙控制：按型号规定（表中示例）。
• 真空绝对压力能力：<1.5 kPa。
• 耐磨涂层选项：碳化钨（WC）、PTFE、氮化硅。
