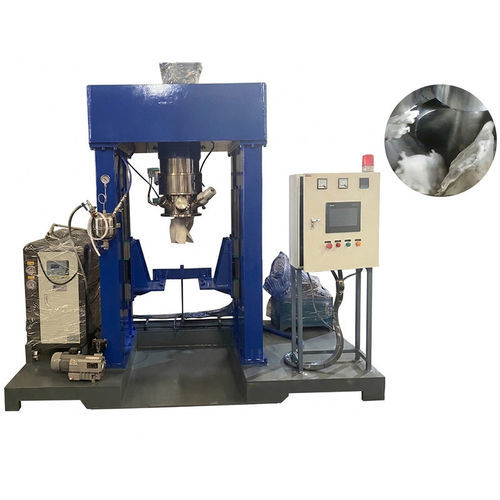

行星混合机 VK series

立式分批用于固体

概述
JCT 提供用于处理陶瓷基复合材料（CMC）、碳化硅和树脂前驱体的高粘度立式捏合机。顶部轴承设计避免了与产品的金属接触并防止轴封泄漏。设备支持高真空脱气、可选耐磨涂层、精确温控和高扭矩行星捏合。VK 系列覆盖从实验室到大规模生产的型号。

产品详情
陶瓷基复合材料（CMC）由陶瓷基体及用纤维、须晶、片状体或颗粒（陶瓷、碳或耐火金属）增强构成。在特殊陶瓷的粉末冶金工艺中，基体粉末与增强材料和粘结剂混合，冷压或热压并烧结以获得最终复合材料。VK 立式捏合机用于均质处理超高粘度混合物，同时将污染和材料损耗降至最低。

关键特性

• 顶部轴承设计：消除金属污染及轴封泄漏
• 高扭矩行星捏合，适用于超高粘度材料
• 高真空脱气与密封能力（典型绝对压力 <1.5 kPa）
• 叶片及接触面可定制耐磨涂层
• 精确温度控制与清洁排放
• 无需高速分散；行星作用避免死区
• 覆盖研发与生产的型号范围（有用容积约 12 L 至 3000 L）

参数 — 陶瓷基复合材料立式捏合机（示例）
表头：Model | Dimension H*L*W (mm) | Weight | Barrel Inner Size D*H (mm) | Full Volume (L) | Useful Volume (L) | Min Volume (L) | Power (kW) | Pericentric Blade Speed (rpm) | Telecentric Blade Speed (rpm) | Revolution Speed (rpm) | Clearance (mm) | Vacuum Abs Pressure (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

优势

• 不依赖高速分散，适合超高粘度捏合
• 行星混合消除死区，提高均匀性
• 处理后材料结构结合紧密：强度高、韧性好、热膨胀低
• 在整系列型号上实现高效生产

特性 / 技术规格

• Brand: JCT Machinery
• 型号系列: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• 适用材料: 陶瓷基复合材料、碳化硅、树脂前驱体及其他高纯度/高粘度材料
• 容量范围: 总容积约 16.9 L 至 5000 L；有用容积约 12 L 至 3000 L（视型号而定）
• 功率范围: 约 5.5 kW（VK-10）至 110 kW（VK-5000）
• 叶片周速与旋转速度可按型号调节
• 转速范围: 通常 0~5 至 0~6 rpm
• 叶片间隙可调: 约 3±0.5 mm 至 9±1 mm
• 高真空脱气能力: 绝对压强 <1.5 kPa
• 设计要点: 顶部轴承、可定制耐磨涂层、精确温控、高扭矩行星捏合
