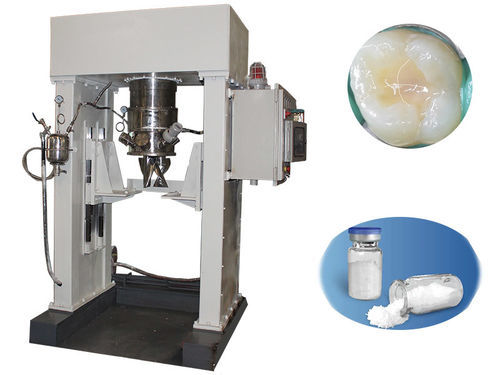

行星捏合机 VK series

立式分批液体/固体

概述
VK 系列立式捏合机为医用高分子材料（牙科树脂、骨水泥、医用级硅橡胶、生物水凝胶等）的研发与生产提供关键工艺控制。垂直结构将传动与密封置于物料上方，支持高真空脱气并消除轴封污染风险；适用于符合 GMP 要求的超高粘度无菌工序。

主要能力
仅混合叶片与容器与物料接触；高真空脱气可去除低分子量组分；夹套容器配合刮板搅拌实现精确温控及完整排放/CIP/SIP。

特点

• 01 无溶剂加工
• 无需使用溶剂，简化材料合成与混合，降低毒性、能耗与污染排放。
• 02 超高真空
• 有效去除聚合过程中产生的低分子量聚合物。
• 03 无材料污染
• 仅叶片与容器接触物料，避免异物污染。
• 04 高品质成品
• 与其他设备相比提供更高的纯度、强度、韧性与均匀性。
• 05 提高固含量
• 允许更高的填料装载，降低材料成本并提升性能。
• 06 高效生产
• 可多台容器轮换使用，便于排放与清洗。

主要应用领域

• 1. 牙科复合材料 — 对高填料牙科复合树脂与玻璃离子水泥进行强剪切分散，避免损伤聚合物链。
• 2. 医用液体硅橡胶（LSR） — 在高真空下将填料与药物成分均匀掺入高粘度 A/B 硅橡胶组分。
• 3. 医用骨水泥（PMMA） — 快速润湿并脱气 PMMA 粉末与液态单体，避免气泡引发的缺陷。
• 4. 医用级水凝胶与透明质酸 — 对高粘弹性材料进行温和且高效的捏合，保持交联网络结构。

设备参数（VK 系列）
Model | Dimension H*L*W /mm; Weight | Barrel inner size D*H /mm | Full Volume /L | Useful Volume /L | Min Volume /L | Power /kW | Pericentric Blade Speed /rpm | Telecentric Blade Speed /rpm | Revolution Speed /rpm | Clearance /MM | Vacuum abs pressure /kPa
VK-10 | 2600*1600*1400; 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600; 6t | 600*480 | 135 | 10 | 0 | 15 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000; 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500; 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000; 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400; 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600; 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

结构特征
传动与密封置于物料上方，消除轴封与物料接触，最大程度降低污染风险。最少的动态密封与静态密封的采用使得维持持续高真空（优于 -0.098 MPa）成为可能。容器可整体下降/移动以便彻底 CIP/SIP 清洗；夹套与刮板叶片确保均匀传热并将温度控制在 ±1°C 内。

技术特性

• 接触面：只有叶片与容器接触产品，最大限度降低交叉污染风险。
• 真空能力：可维持高真空（优于 -0.098 MPa）；吸气压力通常 <1.5 kPa。
• 温度控制：夹套 + 刮板用于均匀传热，控温精度 ±1°C。
• 混合机构：具备周向/垂直捏合、周向与轴向高速叶片及转速以对超高粘度材料进行高剪切混合。
• 清洗与排放：容器设计无死角；可下降/移动便于 CIP/SIP。
• 型号范围：VK 系列覆盖实验室到大规模生产（有效容积约 12 L 至数千升；功率与叶片速度随型号变化）。
