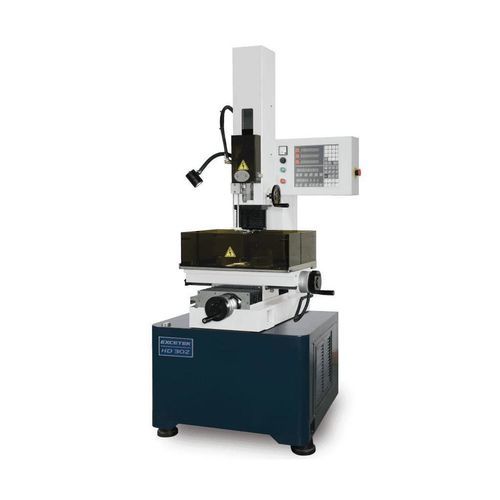

CNC数控深孔钻床 HD30Z

立式3轴电火花加工

简短描述
适用于导电材料微孔加工的紧凑型放电加工（EDM）钻孔机。型号 HD30Z 提供专用的电极搬运和导向，适合精密微孔EDM加工。

概述
HD30Z 是一款通用型微孔钻孔EDM机，专为精密微孔加工设计。它集成了受控的电极供给、手动导向移动和较大的Z轴行程，可实现小直径孔的高重复精度加工。适用于模具、工装和需要细小EDM孔的零部件制造。

主要特点

• 带有EDM专用功能的CNC控制器（产品页面提供控制器图片）
• 用于 Ø0.3~Ø3.0 mm 电极的夹持和导向的电极处理系统
• 用于灵活电极安装的 W 轴手动导向行程 150 mm
• 最大加工电流 48 A，输入功率 4.0 KVA
• 紧凑占地：1450 x 1250 x 2100 mm

标准附件

• 电极夹 Ø0.3mm~Ø3.0mm x 1
• 电极导向 Ø1.0mm x 1
• 电极黄铜管 Ø1.0mm x 20 pcs
• 工作灯 x 1
• 80L 不锈钢水过滤罐
• 工具箱 x 1
• 纸滤芯 PW-40-2 300 x 29 x 500mm 10μm x 1 pcs
• 纸滤芯 PP 10 inch 5μm x 1 pcs
• 平行垫 x 2
• 水封

选项

• 电极夹 Ø3.1mm~Ø6.0mm
• CE
• 精加工停止装置
• 气动夹头

技术规格

• 型号：HD30Z
• 工作台尺寸（W x D）：450 x 210 mm
• X/Y轴行程：300 x 200 mm
• Z轴行程：345 mm
• W轴行程 + 手动导向行程：0 + 150 mm
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 最大电极长度：400 mm
• 最大工件尺寸：660 x 410 x 150 mm
• 最大工件重量：150 kg
• 整机重量：930 kg
• 最大加工电流：48 A
• 输入功率：4.0 KVA
• 机器尺寸（W x D x H）：1450 x 1250 x 2100 mm
