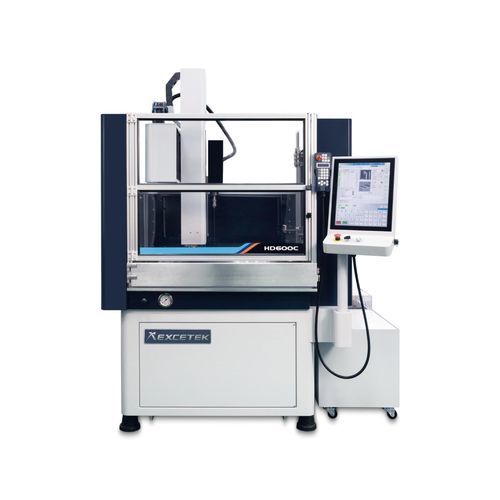

CNC数控深孔钻床 HD600C-CE

立式3轴电火花加工

简要描述
HD 系列钻孔机，型号 HD600C-CE，配备 EXCETEK 运动控制器，适用于高速高精度的孔加工与 EDM 加工。行程范围适合中等尺寸工件并支持自动化生产线集成。

特性

• 采用 EXCETEK 运动控制器的优化伺服控制，实现高速与高精度。
• 输入接口：LAN、USB。
• 友好的触摸屏操作界面，图形化显示。
• 完善的 EDM 加工技术数据库与加工监控。
• Metrix 编辑系统支持方形、圆形、线性等多种 metrix 类型。
• 支持智能工厂的 IoT 与自动化解决方案。

机械结构 / 选项（概览）

• 自动电极更换选项：线性（8 AEC）与旋转（16 AEC）。
• AGC – 自动导向更换器（选项）。
• A/B 回转台（选项）。
• 自动电极夹头 Ø3.1 ~ Ø6.0（选项）。
• XY 线性尺，分辨率 1 μm（选项）。
• 水冷却器、离子交换系统、CE 认证（选项）。
• 不锈钢半潜式工件槽与精加工停止装置（选项）。
• 最大加工电流 75 A（选项）。

配件概览
标准配件

• 电极夹头 Ø0.3 mm ~ Ø3.0 mm x 1
• 电极导套 Ø1.0 mm x 1
• 电极管 黄铜 Ø1.0 mm x 20 pcs
• 工具箱 x 1
• 纸滤 PW-40-2 300 x 29 x 500 mm 10 μm x 1 pcs
• 纸滤 PP 10 inch 5 μm x 1 pcs
• 平行垫 x 2
• 水封 x 20 pcs
• 气动夹头

可选项

• A/B 回转台
• 自动电极更换系统
• 自动电极夹头 Ø3.1~Ø6.0
• XY 线性尺（1 μm 分辨率）
• 自动导向更换系统
• 水冷却器
• 离子交换系统
• CE
• 面向智能工厂的 IoT 与自动化解决方案
• DXF 文件、线切 NC 文件转换
• 不锈钢半潜式工件槽
• 精加工停止装置
• 最大加工电流 75 A

技术参数

• 型号：HD600C-CE
• 工作台尺寸（W x D）：700 x 450 mm
• X/Y 轴行程：600 x 400 mm
• Z 轴行程：400 mm
• W 轴行程：400 mm
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 自动电极更换（选项）：8 / 16 pcs
• 最大电极长度：400 mm
• 最大工件高度：400 mm
• 最大工件重量：800 kg
• 整机重量：1730 kg
• 输入功率：4.0 KVA
• 机器尺寸（L x W x H）：2000 x 1965 x 2600 mm
