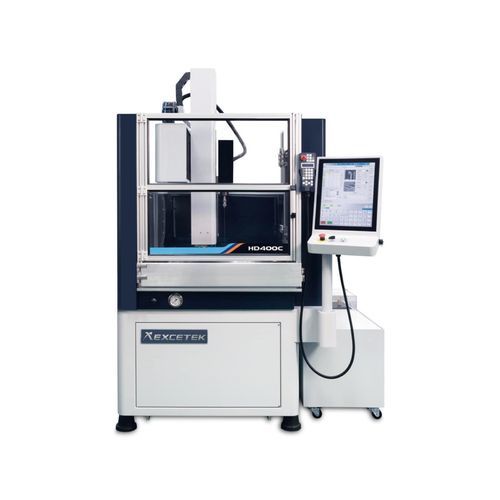

CNC数控深孔钻床 HD400C-CE

立式3轴电火花加工

概述
HD400C-CE 是一款用于小孔加工的 CNC 放电加工机，适用于小直径高速高精度钻孔。配备 EXCETEK Motion Controller 与优化的伺服控制，提供可靠的定位与加工性能。X/Y 行程：400 x 300 mm；Z 行程：400 mm；W 行程：400 mm。

特点

• HD 系列孔钻配备 EXCETEK Motion Controller，伺服控制优化以实现高速与高精度。
• 输入接口：LAN、USB。
• 操作设置直观，内置全面的 EDM 加工技术数据库。
• 支持智能工厂集成的 IoT 与自动化解决方案。
• 触摸屏图形操作界面，配有丰富的工艺数据库。
• 加工监控与 Metrix Editing / Dialogue Metrix Edit 系统，支持方形、圆形、线性等多种 metrix 类型。

机械/结构与自动化

• 自动电极换刀选项：线性 8 AEC 或旋转 16 AEC（可选）。
• 可选：自动导向更换器、A/B 旋转工作台、自动电极卡盘（Ø3.1–Ø6.0）。
• 具备用于智能工厂集成的 IoT 与自动化功能。

标准附件

• 电极卡盘 Ø0.3 mm ~ Ø3.0 mm x 1。
• 电极导管 Ø1.0 mm x 1。
• 黄铜电极管 Ø1.0 mm x 20 支。
• 工具箱 x 1。
• 纸质过滤器 PW-40-2 300 x 29 x 500 mm 10 μm x 1 件。
• 纸质过滤器 PP 10 inch 5 μm x 1 件。
• 平行垫 x 2。
• 水封 x 20 件。
• 气动卡盘。

可选项

• A/B 旋转工作台。
• 自动电极更换系统。
• 自动电极卡盘 Ø3.1–Ø6.0。
• XY 线性尺，分辨率 1 μm。
• 自动导向更换系统。
• 水冷却器。
• 离子交换系统。
• CE 认证。
• 用于智能工厂的 IoT 与自动化解决方案。
• DXF 文件与线切割 NC 文件转换。
• 不锈钢半浸式工作槽。
• 精加工停止装置。
• 最大加工电流 75 A。

技术规格

• 工作台尺寸（W x D）：650 x 350 mm。
• X/Y 轴行程：400 x 300 mm。
• Z 轴行程：400 mm。
• W 轴行程：400 mm。
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm。
• 自动电极更换（可选）：8 / 16 件。
• 最大电极长度：400 mm。
• 最大工件高度：400 mm。
• 最大工件重量：500 kg。
• 整机重量：1630 kg。
• 输入功率：4.0 KVA。
• 机床外形尺寸（W x D x H）：1900 x 1965 x 2600 mm。
• 最大加工电流（可选）：75 A。
