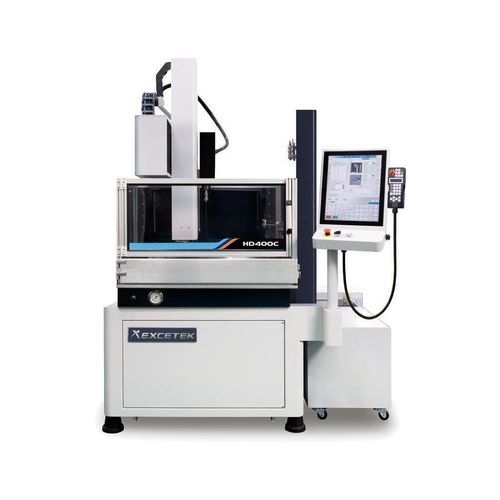

CNC数控深孔钻床 HD400C

立式3轴电火花加工

简短说明
X/Y 轴行程：400 x 300 mm
Z 轴行程：400 mm
W 轴行程：400 mm

概述
HD400C 为孔加工放电加工机，专为高速、高精度的小孔加工而设计。机床配备 EXCETEK 运动控制器和优化的伺服控制，确保重复精度和短循环时间。提供 LAN 与 USB 接口以便数据传输。支持 IoT 与自动化集成，内置完整的 EDM 加工技术数据库以优化工艺。

电源与 CNC 控制 - 主要特点

• 优化的伺服控制以实现高速与高精度。
• 输入接口：LAN、USB，用于程序与参数交换。
• 完善的 EDM 加工技术数据库，简化工艺设定。
• 支持 IoT 与自动化，便于智能工厂集成。

触摸屏与友好操作界面

• 图形触摸屏用户界面，操作直观。
• 图形化编程与简便参数设置。
• 支持 AEC 与 AGC 设置，实现电极自动管理。
• 集成加工监控与丰富的工艺配方。
• Metrix 编辑，支持多种图形类型（方形、圆形、直线等）。

机械结构 / 自动化选项

• 自动换电极选项：线性与旋转系统（如 8 AEC 线性、16 AEC 旋转）。
• 可选自动导向更换器（AGC）以减少人工干预。
• A/B 旋转工作台选项以提高产能。
• 多种机械结构配置以支持电极自动搬运与更换刀具。

附件
标准附件

• 电极夹 Ø0.3 mm ~ Ø3.0 mm × 1
• 电极导向 Ø1.0 mm × 1
• 电极黄铜管 Ø1.0 mm × 20 件
• 工具箱 × 1
• 纸滤 PW‑40‑2 300 × 29 × 500 mm 10 μm × 1
• 纸滤 PP 10 inch 5 μm × 1
• 平行垫 × 2
• 水封 × 20 件
• 气动夹头

可选件

• A/B 旋转工作台
• 自动换电极系统（AEC）
• 自动电极夹 Ø3.1 ~ Ø6.0
• XY 线性尺 1 μm 分辨率
• 自动导向更换系统（AGC）
• 水冷却器
• 离子交换系统
• CE 认证选项
• 面向智能工厂的 IoT 与自动化解决方案
• DXF 文件与线切 NC 文件转换
• 不锈钢半沉式工作槽
• 精加工停止装置
• 最大加工电流可选至 75 A

技术参数

• 工作台尺寸 (W × D)：600 × 350 mm
• X/Y 轴行程：400 × 300 mm
• Z 轴行程：400 mm
• W 轴行程：400 mm
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 自动换电极（选项）：8 / 16 件
• 最大电极长度：400 mm
• 最大工件高度：400 mm
• 最大工件重量：500 kg
• 机器重量：1630 kg
• 输入功率：4.0 KVA
• 机器尺寸 (L × W × H)：1900 × 1965 × 2600 mm
