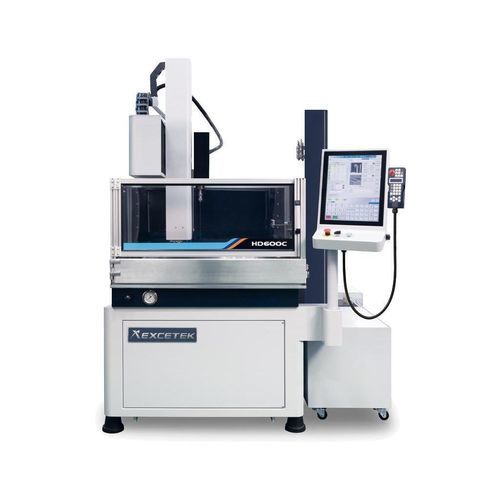

CNC数控深孔钻床 HD600C

立式3轴电火花加工

产品概述
HD600C 是一款用于小孔加工的 CNC 电火花（EDM）钻孔机，针对小孔的高速高精度 EDM 加工而设计。配备 EXCETEK Motion Controller，具备优化的伺服控制、触摸屏操作界面及 IoT/自动化功能，便于接入智能工厂系统。

主要规格

• 工作台尺寸（W×D）：700 × 450 mm
• X/Y 轴行程：600 × 400 mm
• Z 轴行程：400 mm
• W 轴行程：400 mm
• 电极尺寸：Ø0.3 – Ø3.0 mm
• 自动换电极器（选件）：8 / 16 个
• 电极最大长度：400 mm
• 工件最大高度：400 mm
• 工件最大重量：800 kg
• 整机重量：1730 kg
• 输入功率：4.0 KVA
• 机床外形尺寸（L×W×H）：2000 × 1965 × 2600 mm

特点

• 发生器与 CNC 控制：HD 系列小孔钻配备 EXCETEK Motion Controller，实现优化的伺服控制，满足高速、精密的 EDM 钻孔需求。
• 接口：LAN、USB；触摸屏人机界面（HMI）带加工监控。
• 内置丰富的 EDM 切削技术数据库，便于快速设置并保证重复加工性能。
• Matrix Edit 编辑系统，支持方形、圆形、线性等多种矩阵/图形编辑。
• 支持 IoT 与自动化集成，适用于智能工厂环境。

标准附件

• 电极夹头 Ø0.3 mm ～ Ø3.0 mm × 1
• 电极导向套 Ø1.0 mm × 1
• 黄铜电极管 Ø1.0 mm × 20 个
• 工具箱 × 1
• 纸质过滤器 PW-40-2 300 × 29 × 500 mm 10 μm × 1
• 纸质过滤器 PP 10 inch 5 μm × 1
• 平行垫 × 2
• 水封 × 20 个
• 气动夹头

可选配置

• A/B 旋转工作台
• 自动换电极系统（8/16 个）
• 自动电极夹头 Ø3.1 ～ Ø6.0
• XY 线性尺，分辨率 1 μm
• 自动导向更换系统
• 水冷却器
• 离子交换系统
• CE 认证
• 面向智能工厂的 IoT 与自动化解决方案
• DXF 文件与线切 NC 文件转换
• 不锈钢半沉式工作槽
• 精加工停止装置
• 最大加工电流：75 A

技术规格

• 型号：HD600C
• 工作台尺寸（W×D）：700 × 450 mm
• X/Y 轴行程：600 × 400 mm
• Z 轴行程：400 mm
• W 轴行程：400 mm
• 电极尺寸：Ø0.3 – Ø3.0 mm
• 自动换电极器（选件）：8 / 16 个
• 电极最大长度：400 mm
• 工件最大高度：400 mm
• 工件最大重量：800 kg
• 整机重量：1730 kg
• 输入功率：4.0 KVA
• 机床外形尺寸（L×W×H）：2000 × 1965 × 2600 mm
