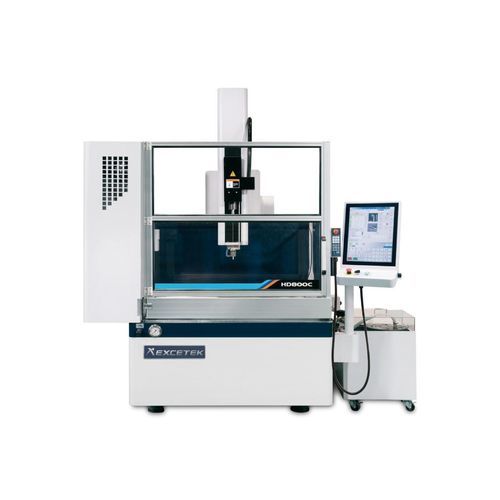

CNC数控深孔钻床 HD800C-CE

立式3轴电火花加工

简要说明
HD800C-CE 是用于小孔钻削的放电加工（EDM）机床，针对小直径孔的精密加工设计。配备 EXCETEK Motion Controller 及优化的伺服控制，实现高速与高精度加工。具备 IoT 与自动化接口，便于智能工厂集成与监控。

主要尺寸与行程
工作台尺寸（宽x深）：900 x 600 mm
X/Y 轴行程：800 x 600 mm
Z 轴行程：400 mm（可选 600 mm）
W 轴行程：400 mm（可选 600 mm）
电极尺寸：Ø 0.3 ~ Ø 3.0 mm
自动换电极装置（可选）：8 / 16 件
最大电极长度：400 mm（可选 600 mm）
工件最大高度：400 mm（可选 600 mm）
工件最大重量：1500 kg
机器重量：3200 kg
输入功率：4.0 KVA
机器外形尺寸：2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm（无水箱）（可选 600）

功能特点

• 配备 EXCETEK Motion Controller 与优化伺服控制，实现高速高精度的小孔加工。
• 数据接口：LAN、USB，便于程序传输与监控。
• 内置完整的 EDM 加工技术数据库，便于工艺设定。
• 支持 IoT 与自动化解决方案，实现车间互联与监控。

控制、界面与软件

• 触摸屏图形化界面，便于操作人员设置与监控。
• 支持 AEC 与 AGC 设置，用于电极与导向的自动管理。
• 丰富的切削技术数据库与加工监控功能。
• Metrix 编辑：支持 Square、Square-1、Circle、Circle-1、Linear 多种 Metrix 类型。

机械结构与选件

• 电极处理选项：8 位 AEC 线性换刀器或 16 位 AEC 旋转换刀器（选件）。
• 自动导向更换器（AGC）与自动换电极系统可选。
• 可选 A/B 旋转台、Auto Electrode Chuck Ø3.1–Ø6.0、XY 线性刻度尺，分辨率 1 μm。
• 可选水冷器、离子交换系统、CE 合规包、不锈钢半浸没工作槽、精加工停止装置；最大加工电流 75 A。

标准附件

• 电极夹 Ø0.3 mm–Ø3.0 mm x 1
• 电极导向 Ø1.0 mm x 1
• 电极管 黄铜 Ø1.0 mm x 20 件
• 工具箱 x 1
• 纸质过滤器 PW-40-2 300 x 29 x 500 mm 10 μm x 1 件
• 纸质过滤器 PP 10 inch 5 μm x 1 件
• 平行垫 x 2
• 水封 x 20 件
• 气动夹头

选件

• A/B 旋转台
• 自动换电极系统
• Auto Electrode Chuck Ø3.1–Ø6.0
• XY 线性刻度尺 1 μm 分辨率
• 自动导向更换系统
• 水冷器
• 离子交换系统
• CE 合规
• 智能工厂 IoT 与自动化解决方案
• DXF 文件及线割 NC 文件转换
• 不锈钢半浸没工作槽
• 精加工停止装置
• 最大加工电流 75 A

技术规格

• 型号：HD800C-CE
• 工作台（宽x深）：900 x 600 mm
• X/Y 行程：800 x 600 mm
• Z 行程：400 mm（可选 600 mm）
• W 行程：400 mm（可选 600 mm）
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 自动换电极：8/16 件（可选）
• 最大电极长度：400 mm（可选 600 mm）
• 最大工件高度：400 mm（可选 600 mm）
• 最大工件重量：1500 kg
• 机器重量：3200 kg
• 输入功率：4.0 KVA
• 机器尺寸：2505 x 2500 x 2600 mm（2505 x 2500 x 3000 mm 无水箱 - 可选 600）
