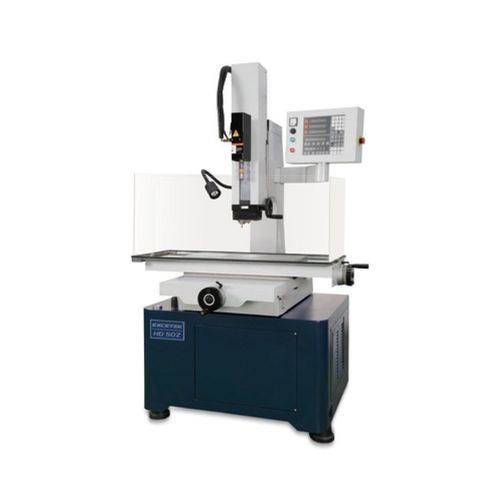

CNC数控深孔钻床 HD50Z

立式3轴电火花加工

简要说明
通用型微孔放电加工（EDM）机，结构紧凑。X/Y 轴行程：450 x 350 mm；Z 轴行程：345 mm；W 轴行程 + 手动导向行程：200 + 150 mm。电极直径 Ø0.3 ~ Ø3.0 mm。适用于最大工件尺寸 990 x 460 x 350 mm，最大重量 450 kg。

规格
工作台尺寸（W×D）：600 x 300 mm
X/Y 轴行程：450 x 350 mm
Z 轴行程：345 mm
W 轴行程 + 手动导向行程：200 + 150 mm
电极尺寸：Ø 0.3 ~ Ø 3.0 mm
电极最大长度：400 mm
工件最大尺寸：990 x 460 x 350 mm
工件最大重量：450 kg
机器重量：1730 kg
最大加工电流：48 A
输入功率：4.0 KVA
机器外形尺寸：2036 x 2075 x 2290 mm

功能

• 可调参数的脉冲发生器
• 具备 W 轴和手动导向功能的 CNC 控制器

附件
标准附件

• 电极夹 Ø0.3mm~Ø3.0mm x 1
• 电极导向 Ø1.0mm x 1
• 电极黄铜管 Ø1.0mm x 20 支
• 工作灯 x 1
• 80L 不锈钢水过滤箱
• 工具箱 x 1
• 纸滤芯 PW-40-2 300 x 29 x 500mm 10μm x 1
• 纸滤芯 PP 10 inch 5μm x 1
• 平行垫 x 2
• 水封

可选件

• 电极夹 Ø3.1mm~Ø6.0mm
• CE
• 精加工停止装置
• 气动夹头

技术规格

• 工作台尺寸（W×D）：600 x 300 mm
• X/Y 轴行程：450 x 350 mm
• Z 轴行程：345 mm
• W 轴行程 + 手动导向行程：200 + 150 mm
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 电极最大长度：400 mm
• 工件最大尺寸：990 x 460 x 350 mm
• 工件最大重量：450 kg
• 机器重量：1730 kg
• 最大加工电流：48 A
• 输入功率：4.0 KVA
• 机器外形尺寸：2036 x 2075 x 2290 mm
