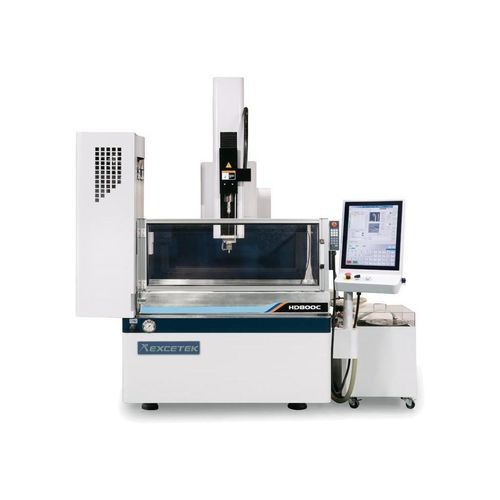

CNC数控深孔钻床 HD800C

立式3轴电火花加工

简要说明
X/Y 轴: 800 x 600 mm
Z 轴: 400 mm（可选 600 mm）
W 轴: 400 mm（可选 600 mm）

规格（摘要）
工作台尺寸（WxD）：900 x 600 mm
X/Y 轴行程：800 x 600 mm
Z 轴行程：400 mm（可选 600 mm）
W 轴行程：400 mm（可选 600 mm）
电极尺寸：Ø 0.3 ~ Ø 3.0 mm
自动换电极（可选）：8/16 件
最大电极长度：400 mm（可选 600 mm）
最大工件高度：400 mm（可选 600 mm）
最大工件重量：1500 kg
整机重量：3200 kg
输入功率：4.0 KVA
机器尺寸：2505 x 2500 x 2600 mm
2505 x 2500 x 3000 mm（无水箱）(可选 600)

功能特点

• 配备 EXCETEK 运动控制器的 HD 系列小孔钻，可通过优化的伺服控制实现高速与高精度。
• 输入接口：LAN、USB。
• 便捷设定与完善的 EDM 切削技术数据库。
• 面向智能工厂的 IOT 与自动化解决方案。
• 触摸屏与友好操作界面；图形化界面便于操作。
• AEC 与 AGC 设置；加工监控与丰富的技术数据库。
• Metrix 编辑 / Dialogue Metrix Edit System，支持多种模式：Square、Square-1、Circle、Circle-1、Linear 等。

机械 / 结构特点

• 可选线性或旋转式自动换电极装置（例如：8 AEC 线性、16 AEC 旋转）。
• 可选 A/B 旋转台与自动导向更换装置。
• 可选项：水冷机、离子交换系统、不锈钢半浸式工作槽、精加工停止装置等。

附件
标准附件

• 电极卡盘 Ø0.3mm~Ø3.0mm x 1
• 电极导向 Ø1.0mm x 1
• 电极管 黄铜 Ø1.0mm x 20 件
• 工具箱 x 1
• 纸过滤器 PW-40-2 300 x 29 x 500mm 10μm x 1 件
• 纸过滤器 PP 10 inch 5μm x 1 件
• 平行垫 x 2
• 水封 x 20 件
• 气动卡盘

可选项

• A/B 旋转台
• 自动换电极系统
• 自动电极卡盘 Ø3.1~Ø6.0
• XY 线性尺，分辨率 1μm
• 自动导向更换系统
• 水冷机
• 离子交换系统
• CE
• 面向智能工厂的 IOT 与自动化解决方案
• DXF 文件、线切 NC 文件转换
• 不锈钢半浸式工作槽
• 精加工停止装置
• 最大加工电流 75A

技术参数

• 型号：HD800C
• 工作台尺寸（WxD）：900 x 600 mm
• X/Y 轴行程：800 x 600 mm
• Z 轴行程：400 mm（可选 600 mm）
• W 轴行程：400 mm（可选 600 mm）
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 自动换电极（可选）：8/16 件
• 最大电极长度：400 mm（可选 600 mm）
• 最大工件高度：400 mm（可选 600 mm）
• 最大工件重量：1500 kg
• 整机重量：3200 kg
• 输入功率：4.0 KVA
• 机器尺寸：2505 x 2500 x 2600 mm（2505 x 2500 x 3000 mm 无水箱；可选 600）
