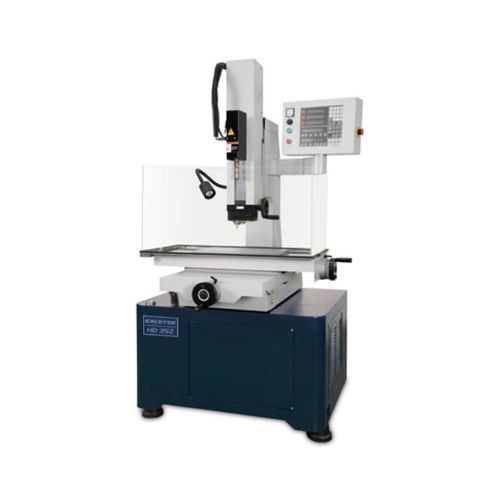

CNC数控深孔钻床 HD35Z

立式3轴电火花加工

简要说明
沉头电火花加工机（EDM）HD35Z，可加工最大工件尺寸810 x 430 x 350 mm，最大工件重量350 kg。工作行程：X/Y 350 x 250 mm，Z 350 mm；W轴行程200 mm + 手动导向150 mm。电极直径 Ø0.3 ~ Ø3.0 mm，最大电极长度400 mm。最大加工电流48 A，输入功率4.0 KVA。

技术规格

• 工作台尺寸（WxD）：600 x 300 mm
• X/Y轴行程：350 x 250 mm
• Z轴行程：350 mm
• W轴行程 + 手动导向：200 + 150 mm
• 电极尺寸：Ø 0.3 ~ Ø 3.0 mm
• 最大电极长度：400 mm
• 最大工件尺寸：810 x 430 x 350 mm
• 最大工件重量：350 kg
• 机器重量：1130 kg
• 最大加工电流：48 A
• 输入功率：4.0 KVA
• 机器尺寸（长x宽x高）：1520 x 1287 x 2300 mm

特性

• 带可编程加工循环与轴控制的CNC控制器
• 带手动导向的W轴，便于精细调节

标准附件

• 电极夹 Ø0.3mm~Ø3.0mm x 1
• 电极导向 Ø1.0mm x 1
• 电极黄铜管 Ø1.0mm x 20 支
• 工作灯 x 1
• 80L 不锈钢水过滤箱
• 工具箱 x 1
• 纸滤芯 PW-40-2 300 x 29 x 500mm 10μm x 1
• 纸滤芯 PP 10 inch 5μm x 1
• 平行垫 x 2
• 水封

可选项

• 电极夹 Ø3.1mm~Ø6.0mm
• CE
• 精加工终止装置
• 气动夹头

应用

• 模具和模腔制造
• 工装夹具
• 汽车零部件加工
• 航空航天及精密零件
• 医疗器械
• 需要 EDM 加工的精密部件
