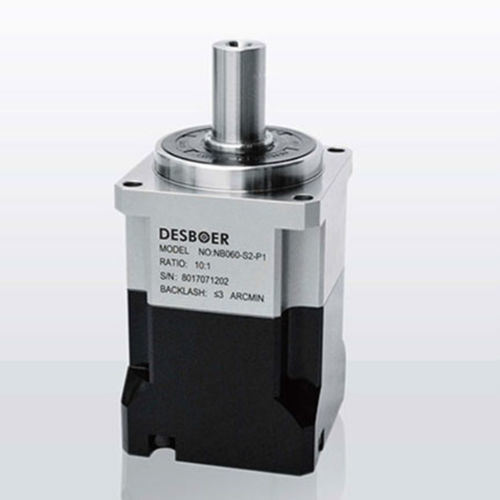

行星减速机 NB series螺旋齿轮同轴10-20Nm
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 行星, 螺旋齿轮
- 轴位置
- 同轴
- 扭矩
- 200-500Nm, 100-200Nm, 20-50Nm, 500-1000Nm, 10-20Nm
- 构造特性
- 紧凑型
- 层数
- 单级, 双级
- 性能
- 精准, 高精度, 高性能, 高效率, 静音, 高扭矩, 间隙限定式
- 应用
- 机器, 用于伺服电动机, 工业用途, 用于自动化设备, 焊接机器人, 用于机床, 医疗设备用, 用于纺织品, 连续运行, 用于包装机, 用于印刷机, 车用, 药品
- 其他特性
- IP65
- 旋转速度
最多: 10,000 rpm
(62,831.8531 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)- 类
最多: 0.12 °
最少: 0.02 °
- 削减比率
最多: 100 unit
最少: 3 unit
- 重量
最多: 33 kg
(72.75 lb)最少: 0.6 kg
(1.32 lb)
产品介绍
产品概述
DESBOER NB 系列精密行星减速器，适用于伺服电机场合。可选型号尺寸：42、60、90、115、142、180。速比范围：3–100。回差等级：P0（≤1 弧分）、P1（≤3 弧分）、P2（≤5–7 弧分），视配置而定。额定输出扭矩范围：18–1140 Nm。NB 系列将太阳齿轮与输入轴一体化，采用一体化输出结构、高强度轴承和合成润滑脂。防护等级 IP65。典型应用：自动化设备、包装、印刷、锂电池与 LCD 制造、机器人、码垛机、木工设备、门窗系统及其他工业领域。
主要特点
轴承受力点 Z（输出）- 系列概述
系列：NB042、NB060、NB090、NB115、NB142、NB180
中心距 X（mm）：10、12.5、18、25.5、39.5、41
受力点 Z（mm）：25.5、30、43、55.5、63.5、76.5
减速器性能数据（部分参数）
额定输出扭矩 (T2N) — 按级数/速比举例：1 级（速比 3–10）：NB060 50 Nm、NB090 120 Nm、NB115 190 Nm、NB142 320 Nm、NB180 550 Nm。4 级（速比 18）：NB042 18 Nm、NB060 45 Nm、NB090 130 Nm、NB115 270 Nm、NB142 510 Nm、NB180 990 Nm。5 级（速比 20）：NB042 20 Nm、NB060 55 Nm、NB090 150 Nm、NB115 310 Nm、NB142 610 Nm、NB180 1140 Nm。
最大加速扭矩 (TzR)：为额定扭矩的 1.8 倍。紧急停车扭矩 (T2N0)：为额定扭矩的 3 倍。
额定输入转速 (n1N)：NB042/NB060 可达 5000 rpm；NB090/NB115 可达 4000 rpm；NB142/NB180 可达 3000 rpm。最高输入转速 (n1s)：部分 NB042/NB060 单级可达 10000 rpm；NB090/NB115 可达 8000 rpm；NB142/NB180 可达 6000 rpm。
回差等级：P0 ≤1 弧分（适用尺寸/速比）、P1 ≤3 弧分、P2 ≤5–7 弧分。扭转刚度示例：约 3.2 至 148 Nm/弧分，随系列和级数变化。
最大径向力 (Fzr) 示例：NB042 980 N、NB060 1730 N、NB090 3250 N、NB115 7000 N、NB142 9600 N、NB180 14500 N。最大轴向力 (Fza) 示例：NB042 490 N … NB180 7250 N。倾覆力矩示例：NB042 25 Nm … NB180 970 Nm。
寿命：20000 小时（连续运行示例 10000 小时）。效率：单级（3–10）≥97%；二级（15–100）≥94%。重量示例：1 级（3–10）：NB042 0.6 kg、NB060 1.3 kg、NB090 3.7 kg、NB115 7.8 kg、NB142 14.5 kg、NB180 29.0 kg。工作温度：−10 至 90 ℃。润滑：合成润滑剂（出厂注油）。防护等级：IP65。安装方向：任意。噪声（N1 = 3000 rpm，空载）：单级 ≤56–67 dB(A)（依尺寸），双级最高 ≤67 dB(A)。
订购说明 / 注意事项
根据所需扭矩、转速和精度选择型号尺寸、速比和回差等级。完整的零件号由系列、级数和选项决定。如需定制配置，请提供尺寸、速比、回差等级和安装要求。
技术规格
DESBOER NB 系列精密行星减速器，适用于伺服电机场合。可选型号尺寸：42、60、90、115、142、180。速比范围：3–100。回差等级：P0（≤1 弧分）、P1（≤3 弧分）、P2（≤5–7 弧分），视配置而定。额定输出扭矩范围：18–1140 Nm。NB 系列将太阳齿轮与输入轴一体化，采用一体化输出结构、高强度轴承和合成润滑脂。防护等级 IP65。典型应用：自动化设备、包装、印刷、锂电池与 LCD 制造、机器人、码垛机、木工设备、门窗系统及其他工业领域。
主要特点
- 高精度轴承：提高径向和轴向承载能力。
- 高性能油封：减少摩擦，提高效率；可连续工作至 90 °C；达到 IP65。
- 斜齿轮：动力传递优化，低噪声，精度提升。
- 一体化行星设计：提高扭转刚性和传动效率，结构紧凑。
轴承受力点 Z（输出）- 系列概述
系列：NB042、NB060、NB090、NB115、NB142、NB180
中心距 X（mm）：10、12.5、18、25.5、39.5、41
受力点 Z（mm）：25.5、30、43、55.5、63.5、76.5
减速器性能数据（部分参数）
额定输出扭矩 (T2N) — 按级数/速比举例：1 级（速比 3–10）：NB060 50 Nm、NB090 120 Nm、NB115 190 Nm、NB142 320 Nm、NB180 550 Nm。4 级（速比 18）：NB042 18 Nm、NB060 45 Nm、NB090 130 Nm、NB115 270 Nm、NB142 510 Nm、NB180 990 Nm。5 级（速比 20）：NB042 20 Nm、NB060 55 Nm、NB090 150 Nm、NB115 310 Nm、NB142 610 Nm、NB180 1140 Nm。
最大加速扭矩 (TzR)：为额定扭矩的 1.8 倍。紧急停车扭矩 (T2N0)：为额定扭矩的 3 倍。
额定输入转速 (n1N)：NB042/NB060 可达 5000 rpm；NB090/NB115 可达 4000 rpm；NB142/NB180 可达 3000 rpm。最高输入转速 (n1s)：部分 NB042/NB060 单级可达 10000 rpm；NB090/NB115 可达 8000 rpm；NB142/NB180 可达 6000 rpm。
回差等级：P0 ≤1 弧分（适用尺寸/速比）、P1 ≤3 弧分、P2 ≤5–7 弧分。扭转刚度示例：约 3.2 至 148 Nm/弧分，随系列和级数变化。
最大径向力 (Fzr) 示例：NB042 980 N、NB060 1730 N、NB090 3250 N、NB115 7000 N、NB142 9600 N、NB180 14500 N。最大轴向力 (Fza) 示例：NB042 490 N … NB180 7250 N。倾覆力矩示例：NB042 25 Nm … NB180 970 Nm。
寿命：20000 小时（连续运行示例 10000 小时）。效率：单级（3–10）≥97%；二级（15–100）≥94%。重量示例：1 级（3–10）：NB042 0.6 kg、NB060 1.3 kg、NB090 3.7 kg、NB115 7.8 kg、NB142 14.5 kg、NB180 29.0 kg。工作温度：−10 至 90 ℃。润滑：合成润滑剂（出厂注油）。防护等级：IP65。安装方向：任意。噪声（N1 = 3000 rpm，空载）：单级 ≤56–67 dB(A)（依尺寸），双级最高 ≤67 dB(A)。
订购说明 / 注意事项
根据所需扭矩、转速和精度选择型号尺寸、速比和回差等级。完整的零件号由系列、级数和选项决定。如需定制配置，请提供尺寸、速比、回差等级和安装要求。
技术规格
- 商品系列：NB series
- 可选尺寸：42、60、90、115、142、180
- 速比范围：3–100
- 回差选项：P0 ≤1 弧分；P1 ≤3 弧分；P2 ≤5–7 弧分
- 额定输出扭矩：18–1140 Nm
- 最大加速扭矩：1.8 × 额定
- 紧急停车扭矩：3 × 额定
- 额定输入转速：最高可达 5000 rpm（型号不同）
- 最高输入转速：某些单级型号可达 10000 rpm
- 扭转刚度：约 3.2–148 Nm/弧分（示例）
- 最大径向力：最高 14500 N（NB180）
- 最大轴向力：最高 7250 N（NB180）
- 倾覆力矩：最高 970 Nm（NB180）
- 寿命：20000 小时
- 效率：≥97%（单级）、≥94%（双级）
- 重量范围：约 0.6–33.0 kg，视配置而定
- 工作温度：−10 至 90 ℃
- 润滑：合成润滑剂
- 防护等级：IP65
- 安装方式：任意方向
