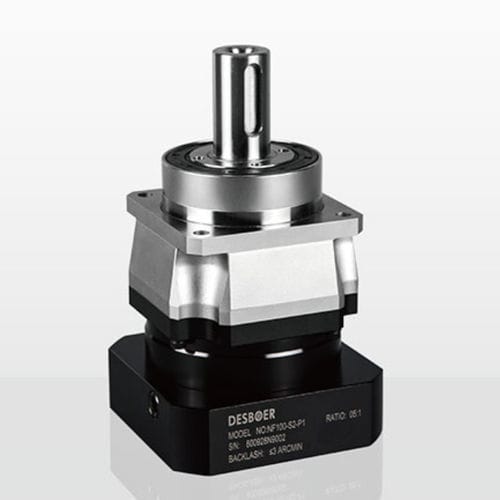

行星伺服减速机 NF series

螺旋齿轮同轴实心轴

Product Overview
DESBOER NF 系列：用于伺服电机的精密行星齿轮减速机。覆盖机器人与数控机床常用尺寸，传动比 4–200，背隙选项 ≤1 至 ≤7 arcmin（超精密 1–3 arcmin 可选），额定输出扭矩约 25–3200 Nm。采用锥形滚子轴承与方形通孔法兰，便于安装并具备高径向/轴向承载能力。防护等级 IP65，使用合成润滑剂适合连续工业运行。

Ordering Instructions
按尺寸、传动比与级数选择 NF 型号。参见型号/比/级选择表及性能表以获取额定扭矩、受力与安装尺寸信息。提供工作转速与载荷条件以便准确选型。

Key Features

• 整体式（monoblock）外壳，提升几何精度与扭转刚性。
• 高精度锥形滚子轴承，增强径向与轴向承载能力。
• 精密油封减少摩擦；IP65 防护以抵抗灰尘与飞溅；可连续工作至 90℃。
• 斜齿轮实现平顺传动、低噪声并保持精度。
• 集成行星级设计增加扭转扭矩并优化传动效率。
• 紧凑结构，适用于机器人、数控机床和自动化系统。

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
性能参数包括按级数与传动比划分的额定输出扭矩（Nm）、最大径向/轴向力（N）、倾覆力矩（Nm）、寿命（hr）、效率（%）、重量（kg）、工作温度与润滑等。示例数值：额定扭矩示例 40、55、130、220、330、890、1350、2380 Nm；最大径向力可达约 38,000 N；最大轴向力可达约 40,000 N；许多级/比区间效率 ≥97%，其他区间 ≥94%。

Notes
参考力值基于输出转速 100 rpm，并以输出轴中心为测点。具体按级数与传动比的数值请参阅性能表。

Technical Specifications

• 商用型号/系列：NF series (DESBOER)。
• 常见型号尺寸（示例）：47、64、90、110、140、200、255、285。
• 减速比范围：4 至 200。
• 背隙选项：≤1 arcmin 至 ≤7 arcmin（超精密 1–3 arcmin 可选）。
• 额定输出扭矩范围：约 25–3200 Nm，视尺寸与传动比而定。
• 中心距 X (mm)：NF060=14，NF075=18.25，NF100=29，NF140=41，NF180=41，NF220=52.5，NF250=65。
• 受力点 Z (mm)：NF060=42.5，NF075=61.2，NF100=69.3，NF140=97.7，NF180=129.2，NF220=134.1，NF250=164.0。
• 最大径向力 (N)：示例值最高约 38,000 N，视型号与级数而定。
• 最大轴向力 (N)：示例值最高约 40,000 N，视型号与级数而定。
• 倾覆力矩（Nm）与转动惯量（kg·cm²）：技术表中给出具体值。
• 噪声水平 (N1=3000 rpm，无载)：按尺寸有不同范围（如 ≤56 dB(A) 至 ≤72 dB(A)）。
• 重量 (kg)：示例 NF060≈1.1，NF075≈1.3，NF100≈3.7，NF140≈3.7，NF180≈6.9，NF220≈13.7，NF250≈28.0（更大尺寸最高约 110.6 kg）。
• 寿命：20,000 hr（连续运行参考 10,000 hr）。
• 效率：≥97%（多数组合），≥94%（其他区间）。
• 工作温度：-10 至 90 ℃。润滑：合成润滑油（出厂注油/推荐）。
• 防护等级：IP65。安装：任意方向；方形通孔法兰便于安装。
