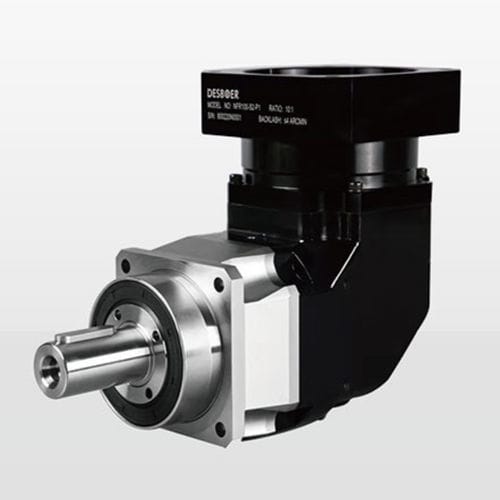

行星减速机 NFR series

螺旋齿轮螺旋锥齿轮正交

产品概述
DESBOER NFR 系列直角行星齿轮减速机，适用于需要高精度和大扭矩的伺服及工业应用。可选规格示例：47 / 64 / 90 / 110 / 140 / 200 / 255 / 285（型号示例：NFR060、NFR075、NFR100、NFR140、NFR180、NFR220、NFR250）。速比范围3～200，额定输出扭矩约为35 Nm至3200 Nm（视型号和速比而定）。回程间隙等级：P0（超精密）、P1（精密）、P2（标准）。关键机械结构包括：螺旋行星齿轮段、用于直角输出的螺旋伞齿轮以及提高径向/轴向承载能力的圆锥滚子轴承。

订购说明
请选择型号尺寸与系列（NFR）。确定所需速比（3–200）及回程间隙等级：P0（适用尺寸可达 ≤2 角分）、P1（视配置可达 ≤4–7 角分）、P2（视配置可达 ≤6–9 角分）。订购时请注明安装法兰及任何选配项（润滑油预注、特殊密封等）。

主要特性

• 采用螺旋伞齿轮实现直角输出，便于紧凑传动布局。
• 圆锥滚子轴承提升扭矩承载能力和刚性。
• 螺旋（行星）齿轮实现优化的功率传递、低噪声和平稳运行。
• 高精度油封减少摩擦并提高效率。
• IP65 防护等级，连续运行最高可达 90 °C（视应用而定）。
• 方形法兰安装；支持任意安装方向。
• 回程间隙可选至 ≤2 角分，适用于超精密定位应用。

技术规格（摘选）
代表性数据随型号和级数而异。示例：各 NFR 尺寸的中心距与载荷点不同；额定输出扭矩（T2N）：示例值从数十牛米到数千牛米不等（请参见产品表获得准确配对）。刚性与寿命数据：随型号增大刚性增加（示例值：8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin）。输出中心处的最大径向力与轴向力及倾覆力矩随型号增长（详细数值见表）。效率：常见级数可达 ≥95%，具体视配置而定。额定输入速度依型号可达约 8000 rpm。噪声水平（空载，3000 rpm）：约 ≤63–75 dB(A)。润滑：指定合成润滑剂；寿命示例约 20000 小时（视配置）。防护等级：IP65。工作温度：-10 °C 至 90 °C。

备注
性能值（扭矩、力、惯性、噪声、效率、重量）取决于所选 NFR 型号及级数/速比配置。若有标注，力值以输出轴中心在 100 rpm 时为基准。设计或订购时请参阅完整性能表以获取各型号、各速比的准确数据。

特性 / 技术规格

• Brand: DESBOER.
• 系列: NFR（直角行星齿轮减速机）。
• 型号 / 尺寸: NFR060、NFR075、NFR100、NFR140、NFR180、NFR220、NFR250（页面列示尺寸：47、64、90、110、140、200、255、285）。
• 齿比: 3 至 200（单级与多级选项）。
• 回程间隙等级: P0（超精密 ≤2 角分）、P1（精密 ≤4–7 角分）、P2（标准 ≤6–9 角分）。
• 额定输出扭矩 (T2N): 约 35–3200 Nm（随型号与速比变化）。
• 轴承: 圆锥滚子轴承（tapered roller）。
• 齿轮: 行星螺旋齿与螺旋伞齿（直角输出）。
• 防护等级: IP65。
• 工作温度: -10 °C 至 90 °C。
• 润滑: 合成润滑剂（按规格预注）。
• 效率: 常见级数 ≥95%（视配置而定）。
• 安装: 任意方向；支持方形法兰安装。
• 重量: 视型号而定（详见性能表）。
