斜齿斜轴齿轮箱 NBR series螺旋锥齿轮正交输出轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术
- 斜齿, 螺旋锥齿轮
- 构造
- 正交, 法兰, 电机法兰, 输出轴
- 应用
- 用于制药业
- 其他特性
- 紧凑型, 精准, 静音
- 扭矩
最多: 1,140 Nm
(840.82085 ft.lb)最少: 13 Nm
(9.588308 ft.lb)
产品介绍
产品概述

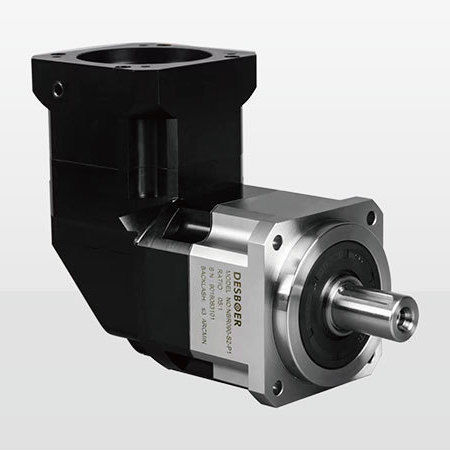

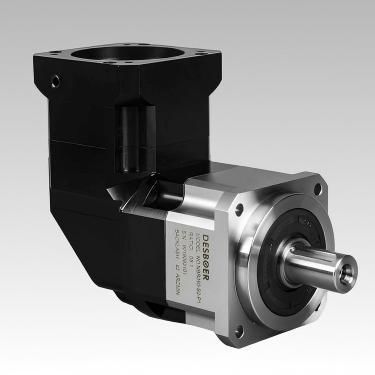

DESBOER NBR 系列直角高精度行星齿轮减速机将螺旋锥齿轮输入段与精密行星段结合，提供紧凑、高效的传动，适用于伺服与运动控制类应用。可选型号：NBR042、NBR060、NBR090、NBR115、NBR142、NBR180。传动比范围：3–200。回程间隙选项：P0 ≤2 arcmin、P1 ≤4 arcmin、P2 ≤9 arcmin。额定输出扭矩：13–1140 Nm。防护等级：IP65。工作温度：-10 至 90 °C。
订购说明
请注明系列/型号（如 NBR060）、要求传动比、回程间隙等级（P0/P1/P2）、输出接口（法兰/轴）、电机法兰或适配器以及任何特殊安装或方向要求。
主要特性
轴承应力点 Z（输出） — 系列 / 中心距 X（mm） / 载荷点 Z（mm）
系列,中心距 X (mm),载荷点 Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5
齿轮箱性能数据（部分参数）
T2N 额定输出扭矩 (Nm)：按尺寸/级数不同单级示例值（如 50、120、190、320、550；最大可达 1140 Nm）。
TzR 最大加速扭矩：额定扭矩的 1.8 倍。
T2N0 紧急停止扭矩：额定扭矩的 3 倍。
n1N 额定输入转速：根据型号/级数约 3000–5000 rpm。
额定最大输入转速 (n1s)：视配置可达 6000–10000 rpm。
回程间隙等级：P0 ≤2 arcmin，P1 ≈ ≤4 arcmin，P2 ≤6–9 arcmin（视级数/传动比而定）。
扭转刚性：随系列变化（例如 NBR042 ≈3.2 Nm/arcmin 至 NBR180 ≈148 Nm/arcmin，视级数而定）。
Fzr 最大径向力 (N)：示例 — NBR042 980 N、NBR060 1730 N、NBR090 3250 N、NBR115 7000 N、NBR142 9600 N、NBR180 14500 N。
Fza 最大轴向力 (N)：示例 — NBR042 490 N、NBR060 865 N、NBR090 1625 N、NBR115 3500 N、NBR142 4800 N、NBR180 7250 N。
倾覆力矩 (Nm)：示例 — NBR042 25、NBR060 65、NBR090 152、NBR115 345、NBR142 680、NBR180 970。
寿命（典型）：20000 小时（连续运行示例 10000 小时）。
效率：多数组合单级 ≥95%；多级 ≥92%（典型）。
重量 (kg)：系列/级别示例值：NBR042 ~0.9–1.2、NBR060 ~2.1、NBR090 ~6.4–7.8、NBR115 ~13.0–14.2、NBR142 ~24.5–27.5、NBR180 ~51.0–54.0。
噪声水平（空载，n1=3000 rpm）：典型 ≤61–72 dB(A)，视型号而定。
安装位置：任意方向。润滑：建议合成润滑剂。防护等级：IP65。
备注
力和力矩数据以输出速度 100 rpm 为参考；径向/轴向力及倾覆力矩按作用在输出轴中心计算，详见性能数据。
参数 / 技术规格
DESBOER NBR 系列直角高精度行星齿轮减速机将螺旋锥齿轮输入段与精密行星段结合，提供紧凑、高效的传动，适用于伺服与运动控制类应用。可选型号：NBR042、NBR060、NBR090、NBR115、NBR142、NBR180。传动比范围：3–200。回程间隙选项：P0 ≤2 arcmin、P1 ≤4 arcmin、P2 ≤9 arcmin。额定输出扭矩：13–1140 Nm。防护等级：IP65。工作温度：-10 至 90 °C。
订购说明
请注明系列/型号（如 NBR060）、要求传动比、回程间隙等级（P0/P1/P2）、输出接口（法兰/轴）、电机法兰或适配器以及任何特殊安装或方向要求。
主要特性
- 高精度油封以降低摩擦并提高效率。
- IP65 防护等级，允许在最高 90 °C 连续运行。
- 高精度轴承，提升径向和轴向承载能力。
- 集成行星级设计，提高扭矩传递与功率传输优化。
- 整块式机壳设计，保证尺寸稳定性与扭转刚性。
- 斜齿轮（helical）实现低噪声、平稳传动与精度提升。
- 螺旋锥齿轮输入实现直角紧凑布置与效率优化。
轴承应力点 Z（输出） — 系列 / 中心距 X（mm） / 载荷点 Z（mm）
系列,中心距 X (mm),载荷点 Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5
齿轮箱性能数据（部分参数）
T2N 额定输出扭矩 (Nm)：按尺寸/级数不同单级示例值（如 50、120、190、320、550；最大可达 1140 Nm）。
TzR 最大加速扭矩：额定扭矩的 1.8 倍。
T2N0 紧急停止扭矩：额定扭矩的 3 倍。
n1N 额定输入转速：根据型号/级数约 3000–5000 rpm。
额定最大输入转速 (n1s)：视配置可达 6000–10000 rpm。
回程间隙等级：P0 ≤2 arcmin，P1 ≈ ≤4 arcmin，P2 ≤6–9 arcmin（视级数/传动比而定）。
扭转刚性：随系列变化（例如 NBR042 ≈3.2 Nm/arcmin 至 NBR180 ≈148 Nm/arcmin，视级数而定）。
Fzr 最大径向力 (N)：示例 — NBR042 980 N、NBR060 1730 N、NBR090 3250 N、NBR115 7000 N、NBR142 9600 N、NBR180 14500 N。
Fza 最大轴向力 (N)：示例 — NBR042 490 N、NBR060 865 N、NBR090 1625 N、NBR115 3500 N、NBR142 4800 N、NBR180 7250 N。
倾覆力矩 (Nm)：示例 — NBR042 25、NBR060 65、NBR090 152、NBR115 345、NBR142 680、NBR180 970。
寿命（典型）：20000 小时（连续运行示例 10000 小时）。
效率：多数组合单级 ≥95%；多级 ≥92%（典型）。
重量 (kg)：系列/级别示例值：NBR042 ~0.9–1.2、NBR060 ~2.1、NBR090 ~6.4–7.8、NBR115 ~13.0–14.2、NBR142 ~24.5–27.5、NBR180 ~51.0–54.0。
噪声水平（空载，n1=3000 rpm）：典型 ≤61–72 dB(A)，视型号而定。
安装位置：任意方向。润滑：建议合成润滑剂。防护等级：IP65。
备注
力和力矩数据以输出速度 100 rpm 为参考；径向/轴向力及倾覆力矩按作用在输出轴中心计算，详见性能数据。
参数 / 技术规格
- 系列 / 型号：NBR 系列（NBR042、NBR060、NBR090、NBR115、NBR142、NBR180）。
- 配置：直角，螺旋锥齿轮输入 + 行星级。
- 传动比：3–200（视级数/配置而定）。
- 回程间隙选项：P0（超精密） ≤2 arcmin；P1（精密） ≤4–7 arcmin；P2（标准） ≤6–9 arcmin（取决于级数/传动比）。
- 额定输出扭矩：13–1140 Nm（视型号与应用而定）。
- 额定/最大转速：额定输入约 3000–5000 rpm（级数依赖）；部分配置最大 6000–10000 rpm。
- 最大径向/轴向力与倾覆力矩：见性能数据；示例见上。
- 效率：≥95%（单级典型）、≥92%（多级典型）。
- 寿命（典型）：20000 小时（连续运行示例 10000 小时）。
- 工作温度：-10 °C 至 90 °C。
- 润滑：建议使用合成润滑剂。
- 防护等级：IP65。
- 安装位置：任意方向。
- 噪声（空载，n1=3000 rpm）：≤61–72 dB(A)，视型号而定。
